Link rigidi

Utilizzando collegamenti rigidi è possibile modellare collegamenti tra linee, aste e superfici senza definire le aste di accoppiamento o le superfici rigide tra gli oggetti. Bei einer starren Kopplung sind die Verformungen der gekoppelten Knoten, Linien und Stäbe identisch.

Finestra di dialogo 'Nuovo link rigido'

Link rigido di oggetti

In der Liste stehen verschiedene Kopplungstypen zur Auswahl.

Selezione del tipo di giunto rigido

Linea a linea

Geben Sie die Nummern der beiden starr verbundenen Linien an oder legen Sie sie über die Schaltfläche per modificare.

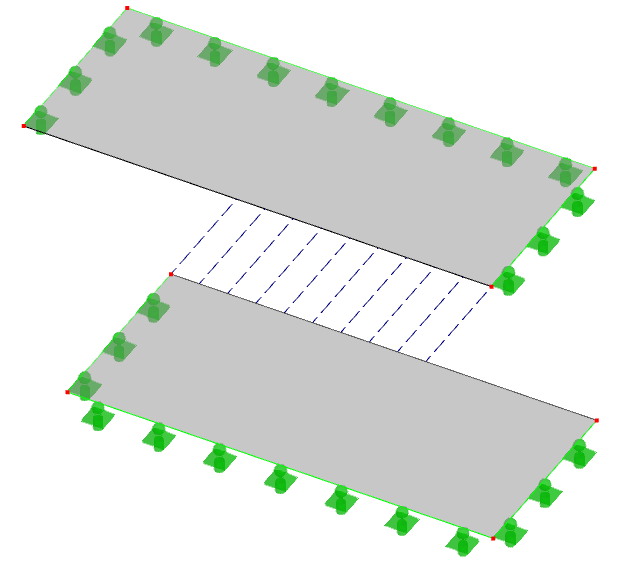

Tipo di collegamento "Linea a linea"

Die Kopplung wird im Regelfall als orthogonale Verbindung zwischen den Linien erzeugt. Wenn die Kopplung auf eine andere Weise erfolgen soll, aktivieren Sie im Abschnitt 'Optionen' das Kontrollfeld Benutzerdefinierte Verteilung. Sie können die Kopplungseigenschaften dann für jede Linie individuell festlegen (siehe Bild Linien benutzerdefiniert koppeln).

Wenn Sie die Verbindung nachgiebig modellieren oder mit einer nichtlinearen Eigenschaft versehen möchten, wählen Sie in der Liste ein bereits definiertes Liniengelenk aus. Con il pulsante können Sie einen neuen Gelenktyp erzeugen.

Linea a superficie

Geben Sie die Nummern der Linie und der Fläche an, die starr gekoppelt werden sollen. Sie können die Objekte über die Schaltfläche per modificare.

Tipo di collegamento "Linea a superficie"

In der Fläche wird die Koppellinie aus der senkrechten Projektion auf die Fläche erzeugt.

Wenn Sie die Verbindung nachgiebig oder mit einer nichtlinearen Wirkung modellieren möchten, wählen Sie in der Liste ein Liniengelenk aus oder definieren einen neuen Gelenktyp.

Piano

Bei diesem Kopplungstyp werden die Verschiebungen in Kopplungsebene sowie die Verdrehungen rechtwinklig zur Ebene gekoppelt. Damit lassen sich beispielsweise aussteifende Scheiben abbilden.

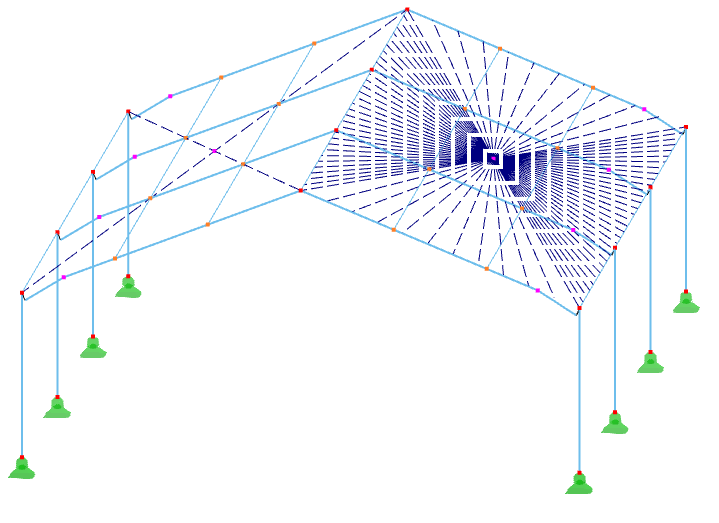

Collegamento rigido dei piani del tetto da quattro nodi (sinistra) e quattro linee (destra)

Geben Sie die Nummern der gekoppelten Knoten und/oder Linien an. Con il pulsante per modificare.

Alle Knoten und Linien müssen in einer Ebene liegen. Sie ergibt sich als 'Kopplungsebene durch 3 Knoten' automatisch aus den angegebenen Knoten und Linien. Wenn Sie die Knoten der Ebene jedoch manuell festlegen möchten, haken Sie das Kontrollfeld 'Benutzerdefiniert' an. Damit werden die Eingabefelder zugänglich.

RFEM erzeugt in der 'Mitte der Ebene' einen neuen Knoten. Sie können die Koordinaten dieses Punktes nach dem Anhaken des Kontrollfeldes 'Benutzerdefiniert' auch manuell festlegen.

Die Scheibenwirkung einer Dachebene lässt sich durch die Kopplung von Randknoten oder Randlinien modellieren.

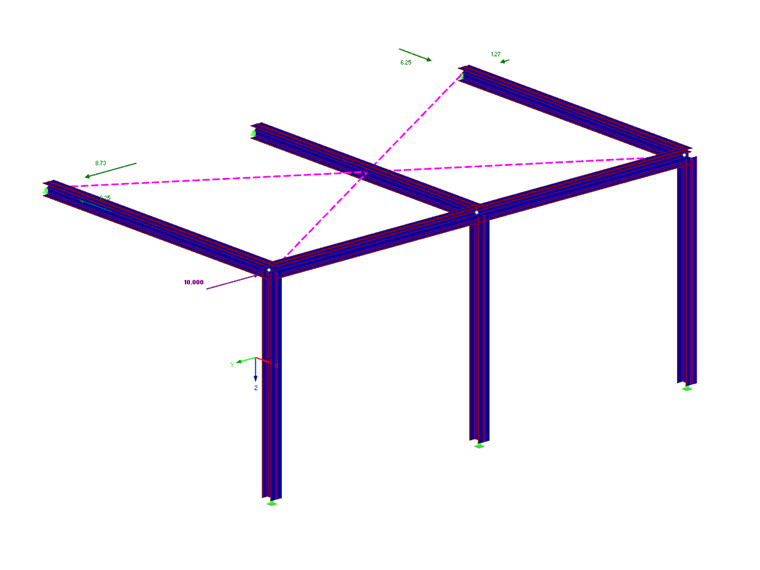

Accoppiamento rigido tramite piano

Opzioni

Distribuzione definita dell'utente

Beim Kopplungstyp 'Linie - Linie' besteht die Möglichkeit, die Linien benutzerdefiniert zu koppeln. Sie können die Vorgaben im Register 'Verteilung' treffen.

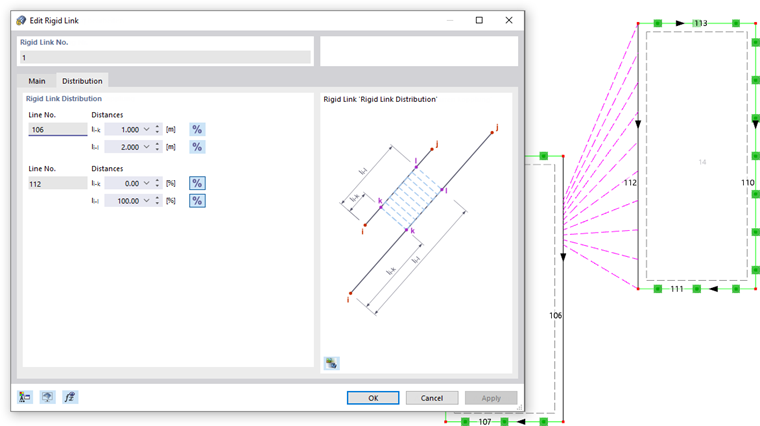

Collegamento di linee tramite la distribuzione definita dall'utente

Legen Sie die 'Verteilung der starren Kopplung' durch die relativen Abstände fest, die jeweils auf den Linienanfang bezogen sind. Con il pulsante können Sie die Eingabefelder auf absolute Längen umstellen.

Ignora posizione relativa

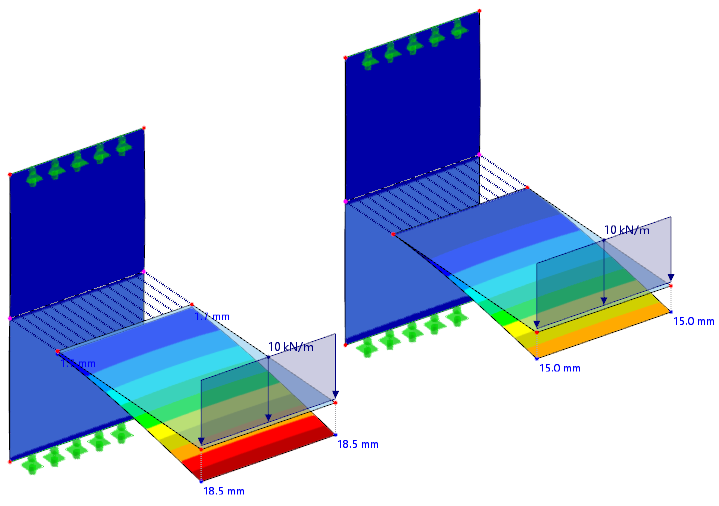

Wenn Sie das Kontrollfeld 'Relative Lage ignorieren' anhaken, wird der Abstand der gekoppelten Flächen bei der Berechnung nicht berücksichtigt. Die Flächen werden in diesem Fall als direkt aneinandergrenzend angenommen, sodass keine Zusatzmomente und -verformungen aus dem Kopplungsabstand wirken.
