Wolne obciążenie skupione działa jako siła lub moment w dowolnym punkcie powierzchni. W miejscu obciążenia nie jest tworzony węzeł ES.
Z listy należy wybrać 'Przypadek obciążenia', do którego ma zostać przypisane obciążenie.

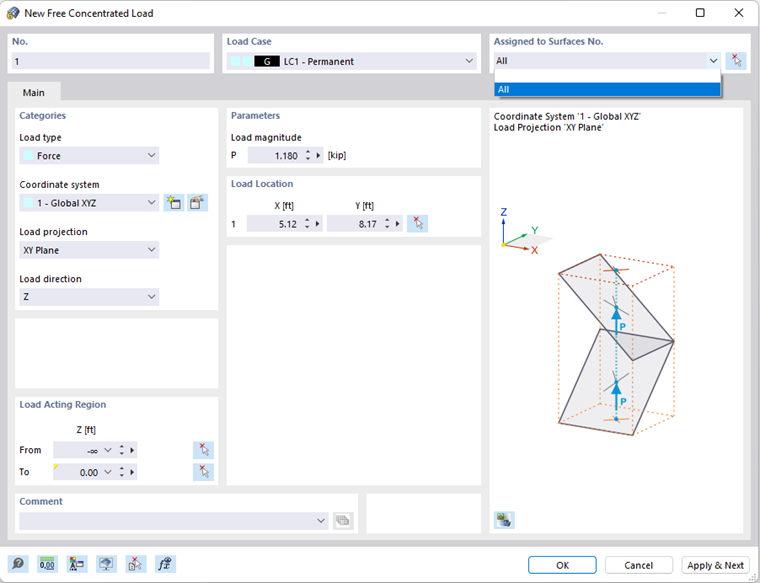

W sekcji 'Przypisane do powierzchni' można kontrolować wpływ obciążenia skupionego. Na liście dostępnych jest kilka opcji do wyboru (patrz ilustracja Nowe wolne obciążenie skupione):
- "Pusty": Obciążenie nie działa na żadną powierzchnię.
- Wszystkie: Obciążenie zostaje przyłożone do wszystkich powierzchni przecinanych prostopadle do płaszczyzny rzutowania, począwszy od miejsca obciążenia.
- "Numer": Obciążenie działa tylko na powierzchnie o określonych liczbach.
Kategorie
Na liście 'Typ obciążenia' dostępne są następujące opcje:
- Siła: Obciążenie jest wielkością ukierunkowaną.
- Moment: Obciążenie jest iloczynem siły i ramienia dźwigni.
Jeżeli obciążenie węzłowe nie odnosi się do globalnego 'Układu współrzędnych' XYZ, można wybrać układ współrzędnych zdefiniowany przez użytkownika lub utworzyć nowy.
Z listy 'Rzutowanie obciążenia' należy wybrać, na którą z płaszczyzn globalnych (XY, YZ lub XZ) ma zostać rzutowane obciążenie. Zaczynając od obciążenia miejsca obciążenia]] program RFEM „oblicza“ prostą prostopadłą do tej płaszczyzny rzutowania i przykłada obciążenie w punktach przecięcia tej prostej z powierzchniami. W ten sposób można szybko przyłożyć te same obciążenia do kilku powierzchni.
Wybierz z listy 'Kierunek obciążenia', aby zdefiniować wpływ obciążenia. W zależności od układu współrzędnych do wyboru dostępne są lokalne osie powierzchni x, y, z, globalne osie X, Y, Z lub osie U, V, W zdefiniowane przez użytkownika.
Parametry
Określ 'Wielkość obciążenia' siły lub momentu.
Położenie obciążenia
Należy wprowadzić współrzędne położenia obciążenia. Punkt można również zdefiniować graficznie za pomocą przycisku
.
Obszar działania obciążenia
Jak opisano powyżej, obciążenie działa na powierzchnie przecięte prostopadle do płaszczyzny rzutowania, zaczynając od położenia obciążenia. Jeżeli w sekcji przypisane do powierzchni została wybrana opcja 'Wszystkie', można ograniczyć wpływ obciążenia za pomocą kryteriów geometrycznych.
Domyślnie obciążenie działa w sposób nieograniczony w przedziale od -∞ do +∞. Można użyć pól tekstowych 'Od' i 'Do', aby zredukować efekt obciążenia do określonych obszarów (patrz ilustracja Nowe wolne obciążenie skupione).
