Structure

Charges concentrées libres

Une charge concentrée libre agit comme une force ou un moment en tout point de la surface. Aucun nœud EF n'est créé à l'emplacement de la charge.

Dans la liste, sélectionnez le « Cas de charge » auquel vous souhaitez assigner la charge.

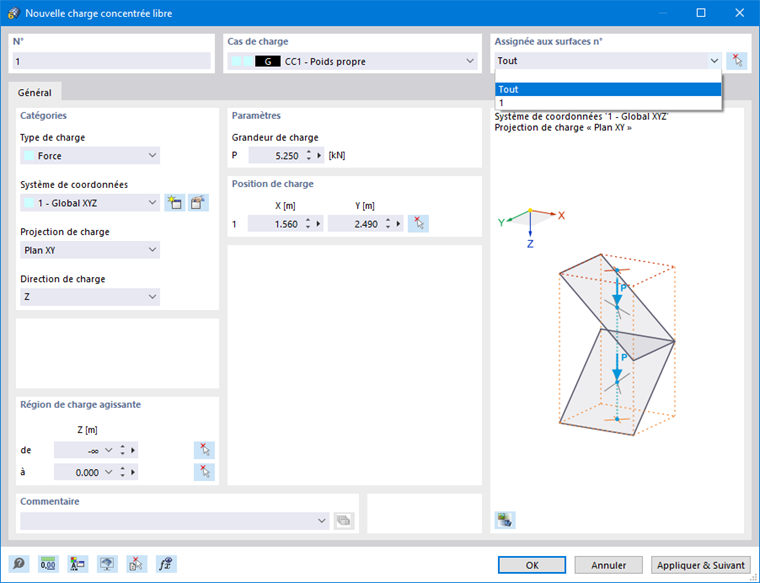

Dans la section « Assignée aux surfaces », vous pouvez contrôler l'effet de la charge concentrée. Plusieurs options peuvent être sélectionnées dans la liste (voir l'image Nouvelle charge concentrée libre) :

  • « Vide » : la charge n'agit sur aucune surface.
  • Tout : la charge est appliquée à toutes les surfaces coupées perpendiculairement au plan de projection, à partir de l'emplacement de la charge.
  • « Numéro » : la charge agit uniquement sur les surfaces des numéros spécifiés.

Catégories

Les options suivantes sont disponibles dans la liste « Type de charge » :

  • Force : la charge est une quantité dirigée.
  • Moment : la charge est le produit de la force et du bras de levier.

Si la charge nodale ne se réfère pas au « Système de coordonnées global » XYZ, vous pouvez sélectionner un système de coordonnées défini par l'utilisateur ou en créer un nouveau.

Dans la liste « Projection de charge », sélectionnez le plan global (XY, YZ ou XZ) sur lequel vous souhaitez projeter la charge. À partir de la Direction de charge, RFEM « calcule » une droite perpendiculaire à ce plan de projection et applique la charge aux points d'intersection de cette droite avec les surfaces. Vous pouvez ainsi appliquer rapidement les mêmes charges à plusieurs surfaces.

Informations

Le plan de projection ne doit pas être perpendiculaire à une surface sur laquelle la charge agit.

Sélectionnez la « Direction de charge » dans la liste pour définir l'effet de la charge. Selon le système de coordonnées, les axes de surface locaux x, y, z, les axes globaux X, Y, Z ou les axes personnalisés U, V, W peuvent être sélectionnés.

Paramètres

Précisez la « Grandeur de charge » de la force ou du moment.

Position de charge

Entrez les coordonnées de la position de charge. Vous pouvez également définir le point graphiquement à l'aide du bouton Sélectionner individuellement .

Informations

Si vous appliquez des imperfections dans la forme d'un modèle pré-déformé ( Déformation statique ou mode de flambement), il est possible que la charge se trouve en dehors de la plage d'action définie et ne soit pas prise en compte.

Région de charge agissante

Comme décrit ci-dessus, la charge agit sur les surfaces coupées perpendiculairement au plan de projection, à partir de la position de la charge. Si vous avez sélectionné l'option « Tout » dans la section Assignée aux surfaces, vous pouvez limiter l'effet de la charge à l'aide de critères géométriques.

Par défaut, la charge agit indéfiniment dans l'intervalle de -∞ à +∞. Vous pouvez réduire l'effet de charge sur certaines zones à l'aide des zones de texte « de » et « à » (voir l'image Nouvelle charge concentrée libre).
