carichi liberi concentrati

Un carico libero concentrato agisce come una forza o un momento su qualsiasi punto della superficie. Nessun nodo EF è stato creato nella posizione del carico.

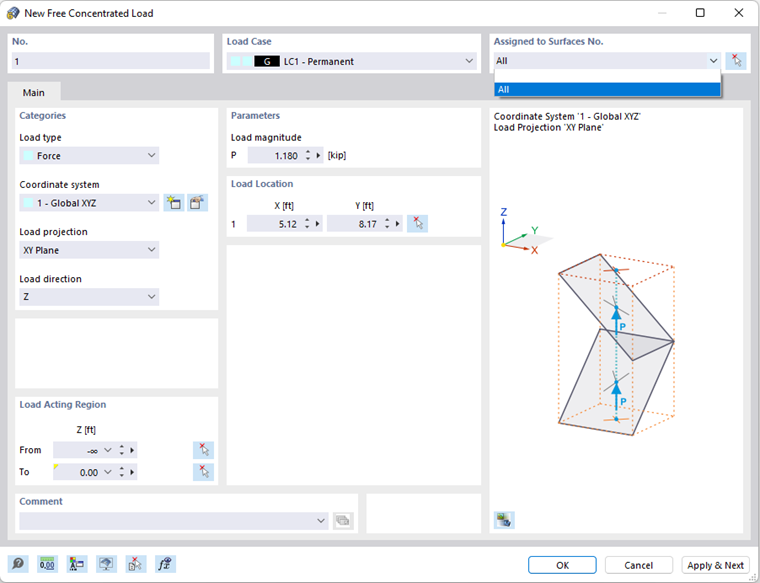

Finestra di dialogo 'Nuovo carico concentrato libero'

Nell'elenco, selezionare il 'Caso di carico' a cui si desidera assegnare il carico.

Nella sezione di dialogo 'Assegna alle superfici', è possibile controllare l'effetto del carico concentrato. Sono disponibili diverse opzioni per la selezione nell'elenco (vedi l'immagine Nuovo carico libero concentrato):

• "Vuoto": Il carico non agisce su nessuna superficie.
• Tutti: Il carico viene applicato a tutte le superfici che sono tagliate perpendicolarmente al piano di proiezione, a partire dalla posizione del carico.
• "Numero": Il carico agisce solo sulle superfici dei numeri specificati.

Categorie

Le seguenti opzioni sono disponibili nell'elenco 'Tipo di carico':

• Forza: Il carico è una quantità diretta.
• Momento: Il carico è un prodotto della forza e del braccio di leva.

Se il carico del nodo non si riferisce al 'Sistema di coordinate' XYZ globale, è possibile selezionare un sistema di coordinate definito dall'utente o crearne uno nuovo.

Nell'elenco 'Proiezione del carico', selezionare su quale dei piani globali (XY, YZ o XZ) si desidera proiettare il carico. A partire dalla posizione del carico , RFEM "progetta" una linea retta perpendicolare a questo piano di proiezione e applica il carico ai punti di intersezione di questa linea retta con le superfici. In questo modo, è possibile applicare rapidamente gli stessi carichi a più superfici.

Selezionare la 'Direzione del carico' dall'elenco per definire l'effetto del carico. A seconda del sistema di coordinate, gli assi della superficie locale x, y, z, gli assi globali X, Y, Z o gli assi definiti dall'utente U, V, W sono disponibili per la selezione.

Selezione della direzione del carico

Parametri

Specifica lEntità del carico' della forza o del momento.
