Reflexão

Selecione o modelo, a carga ou os objetos de guia que pretende espelhar. De seguida, clique no botão (ver figura # extbookmark manual|imagem027068|Ferramentas de modelação #). Na caixa de diálogo 'Espelho', especifica se os objectos devem ser copiados para o espelhamento e define os parâmetros.

Caixa de diálogo ' Espelho '

Geral

O separador Geral gere os parâmetros básicos para o espelhamento de objetos.

Cópia

Se não houver uma seleção definida na caixa de seleção 'Criar cópia', os objetos selecionados serão espelhados. Se pretende criar uma cópia, seleccione a caixa de selecção.

Reflexão de parâmetros

Define o 'Sistema de coordenadas' no qual os objectos devem ser espelhados. Pode selecionar um Sistema de coordenadas definido pelo utilizador a partir da lista ou criar um novo utilizando o botão .

A lista 'Espelhar plano através' oferece duas opções para definir o plano:

• Ponto e plano paralelo: O plano de espelhamento é paralelo a um plano do sistema de coordenadas especificado. Selecione o 'Plano' na lista à direita e introduz o 'Ponto P' que se encontra nesse plano.
• 3 pontos: O plano de espelhamento está em qualquer lugar no espaço. Introduz as coordenadas para 'Ponto P1', 'Ponto P2' e 'Ponto P3' para definir o plano. Utilize o botão para definir os pontos graficamente.

Numeração e opções

O separador Numeração e opções só é apresentado durante a cópia. Aqui, pode influenciar a numeração de novos objetos e fazer configurações úteis para cópia.

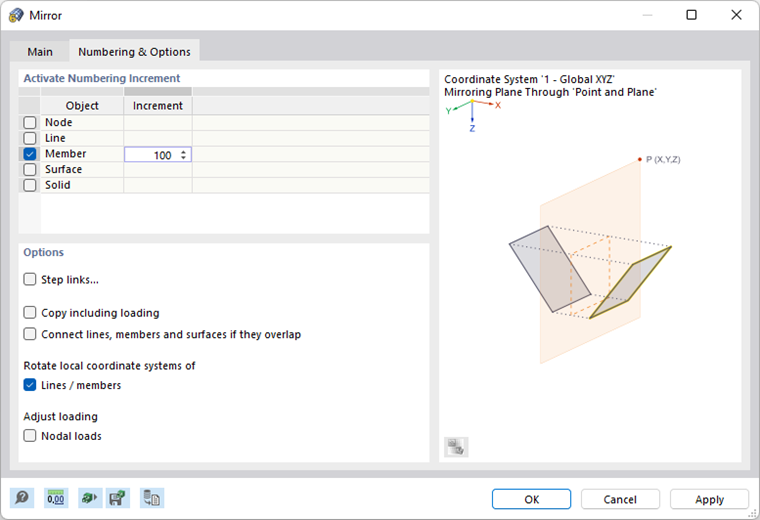

Ajuste das opções de numeração e configuração

As funções deste registo são descritas nos capítulos # extbookmark manual|Separador numeraçãoEOpções|Deslocar e copiar # e # extbookmark manual|Separador numeraçãoEOpções|Rodar # descrito.

União de passos

O separador Ligações de passos é exibido se a caixa de seleção 'Links de passos' estiver seleccionada no separador numberingAndOptionsTab Numeração e opções . As funções estão no capítulo # extbookmark manual|separador stepLinks|Deslocar e copiar # descrito.
