Выберите модель, нагрузку или направляющие объекты, которые вы хотите отразить. Затем нажмите кнопку
(см. Рисунок # extbookmark manual|image027068|Инструменты моделирования #). В диалоговом окне 'Зеркало' укажите, должны ли объекты копироваться при зеркальном отображении, и задайте параметры.
Основное
Вкладка Main управляет основными параметрами зеркального отображения объектов.
Копия
Если флажок 'Создать копию' не установлен, выбранные объекты будут отражены. Если вы хотите создать копию, установите флажок.
Отзеркалить параметры
Задайте ' систему координат ', в которой должны быть отражены объекты. Вы можете выбрать пользовательскую систему координат из списка или создать новую с помощью кнопки
.
Список 'Зеркальное отражение плоскости через' предоставляет два варианта определения плоскости:
- Точечная и параллельная плоскость: Плоскость отражения проходит параллельно плоскости указанной системы координат. Выберите 'Плоскость' в списке справа и введите ' Точку P ', которая лежит в этой плоскости.
- 3 балла: Плоскость отражения лежит где угодно в пространстве. Введите координаты 'точки P1 ',' точки P2 'и' точки P3 ', чтобы определить плоскость. Используйте кнопку
, чтобы определить точки графически.

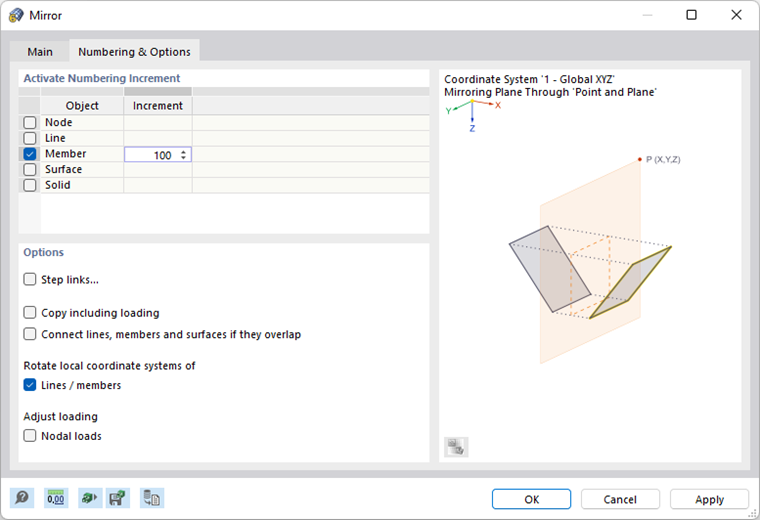

Нумерация и опции
Вкладка « Нумерация и параметры » отображается только при копировании. Здесь вы можете повлиять на нумерацию новых объектов и задать полезные настройки для копирования.
Функции этого регистра описаны в главах # extbookmark manual.|numberingAndOptionsTab|Переместить и скопировать # и # extbookmark manual|numberingAndOptionsTab|Повернуть # описано.
Настройки связи
Вкладка «Ссылки шага» отображается, если на вкладке numberingAndOptionsTab Numbering and Options установлен флажок ' Step Links '. Функции описаны в главе # extbookmark manual.|stepLinksTab|Перемещение и копирование # описано.
