Zrcadlení

Vyberte model, zatížení nebo pomocné objekty, které chcete zrcadlit. Poté klikněte na tlačítko (viz obrázek Nástroje pro modelování ). V dialogu 'Zrcadlit' je třeba zadat, zda se mají objekty při zrcadlení kopírovat, a zadat parametry.

02 Dialog ' Zrcadlit '

Základní údaje

Záložka Základní údaje spravuje základní parametry pro zrcadlení objektů.

Kopírovat

Pokud není zaškrtávací políčko 'Vytvořit kopii' označeno, budou vybrané objekty zrcadleny. Pokud chcete vytvořit kopii, je třeba zaškrtnout příslušné políčko.

Parametry zrcadlení

Zadejte 'Souřadný systém', v němž se mají objekty zrcadlit. Ze seznamu lze vybrat uživatelský souřadný systém nebo vytvořit nový pomocí tlačítka .

V seznamu 'Rovina symetrie pomocí' jsou dvě možnosti, jak zadat rovinu:

• Bod a rovnoběžná rovina: Rovina zrcadlení probíhá rovnoběžně s rovinou zadaného souřadného systému. Vyberte 'Rovinu' ze seznamu a zadejte 'Bod P', který leží v dané rovině.
• 3 body: Rovina symetrie leží v obecné poloze v prostoru. Zadejte souřadnice pro 'Bod P1', 'Bod P2' a 'Bod P3' pro zadání roviny. Tlačítko umožňuje definovat body graficky.

Číslování & možnosti

Záložka Číslování & možnosti se zobrazí pouze při kopírování. Zde lze ovlivnit číslování nových objektů a provést užitečná nastavení pro kopírování.

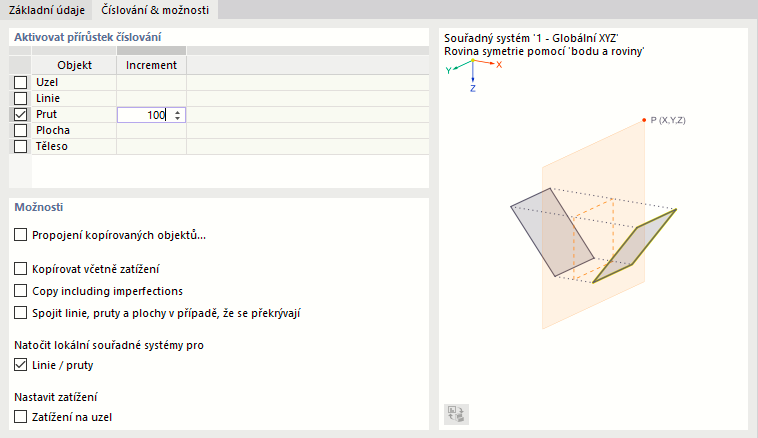

05 Úprava číslování a možnosti nastavení

Funkce této záložky jsou popsány v kapitolách Posun/Kopie ). a Rotace .

Nastavení propojení

Záložka Nastavení propojení se zobrazí, pokud je v záložce Číslování a možnosti zaškrtnuto políčko 'Propojení kopírovaných objektů'. Funkce jsou popsány v kapitole Posun/Kopie .
