Sélectionnez les objets du modèle, de charge ou les objets repères que vous souhaitez faire miroiter. Cliquez ensuite sur le bouton
(voir l'image
Outils de modélisation
). Dans la boîte de dialogue « Miroiter », indiquez si les objets doivent être copiés lors du miroitage et définissez les paramètres.
Général
L'onglet Général gère les paramètres de base pour le miroitage des objets.
Copier
Si la case « Créer une copie » n'est pas cochée, les objets sélectionnés seront mis en miroir. Si vous souhaitez créer une copie, cochez la case.
Paramètres de miroitage
Définissez le « Système de coordonnées » dans lequel les objets doivent être mis en miroir. Vous pouvez sélectionner un Système de coordonnées défini par l'utilisateur dans la liste ou en créer un nouveau à l'aide du bouton
.
La liste « Plan de miroir via » propose deux options pour définir le plan :
- Point et plan parallèle : le plan de miroir est parallèle à un plan du système de coordonnées spécifié. Sélectionnez le « Plan » dans la liste de droite et entrez le « Point P » qui se trouve dans ce plan.
- 3 points : le plan de miroir se trouve n'importe où dans l'espace. Entrez les coordonnées du « Point P1 », du « Point P2 » et du « Point P3 » pour définir le plan. Utilisez le bouton
pour définir les points graphiquement.
Numérotation et options

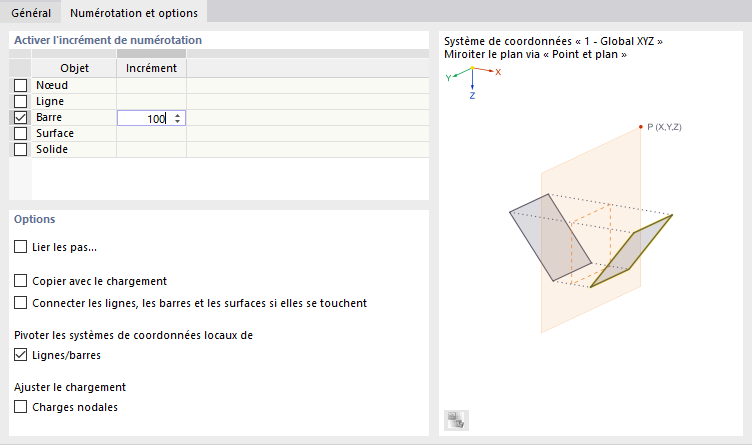

L'onglet Numérotation et options s'affiche uniquement lors de la copie. Vous pouvez ici influencer la numérotation des nouveaux objets et définir les paramètres utiles pour la copie.
Les fonctionnalités de cet onglet sont décrites dans les chapitres Déplacer et copier et Tourner .
Lier les pas
L'onglet Lier les pas s'affiche si la case « Lier les pas... » dans l'onglet Numérotation et options est cochée. Les fonctionnalités sont décrites dans le chapitre Déplacer et copier .
