Otvory prutu

Otvory prutů nabízejí možnost vložit výřezy nebo díry do prutového prvku. Tímto způsobem můžete zachytit například perforované nebo voštinové nosníky ve statickém modelu.

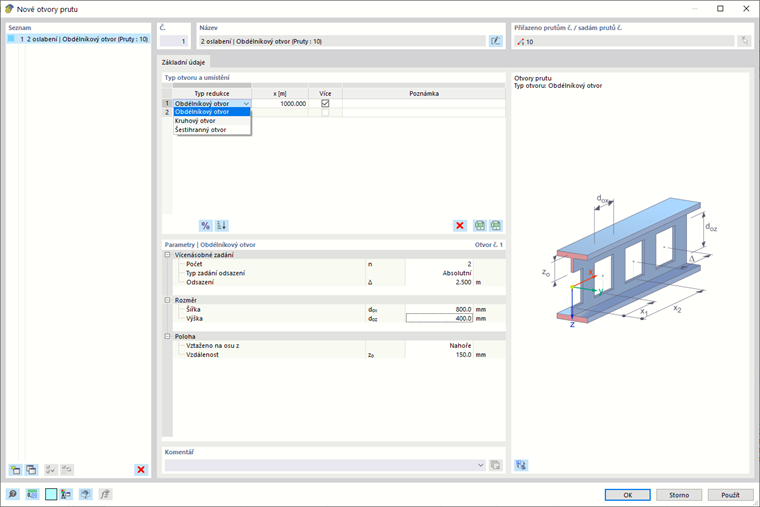

Dialog 'Nový otvor prutu'

Typ a umístění otvoru

V seznamu jsou k dispozici následující typy otvorů (viz obrázek výše):

• Obdélníkový otvor – pro ventilační kanály nebo rozvodná potrubí
• Kruhový otvor – pro perforované nosníky
• Šestihranný otvor – pro voštinové nosníky

Možnosti definování v sekci 'Parametry' jsou přizpůsobeny typu zmenšení.

Zadejte místo 'x', kde se otvor nachází. Toto místo popisuje vzdálenost od počátečního uzlu prutu a vztahuje se ke středu otvoru.

Pokud se jako u perforovaného nosníku jedná o několik stejných otvorů prutů v pravidelných intervalech podél prutu, zaškrtněte pole 'Vícenásobné'. Posunutí otvorů můžete pak stanovit v sekci 'Parametry'.

Parametry

V této sekci je třeba uvést rozměry otvoru. Parametry jednotlivých typů zmenšení jsou znázorněny v dialogové grafice.

Pokud se otvor nenachází v těžišti prutu, můžete upravit jeho 'Umístění'. V seznamu 'Reference osy z' určete, který bod průřezu má sloužit jako referenční:

• Nahoře
• Uprostřed
• Dole

'Nahoře' a 'Dole' jsou určeny orientací místní osy prutu z (viz obrázek Osové pruty).

Poté zadejte 'Vzdálenost' z_o, abyste posunuli otvor podél osy z. Tato hodnota se také vztahuje ke středu otvoru.
