Las aberturas en barra ofrecen la posibilidad de insertar recortes o huecos en un elemento de barra, pudiendo de esta manera, por ejemplo, incluir vigas alveolares en el modelo estructural.
Tipo y posición de abertura

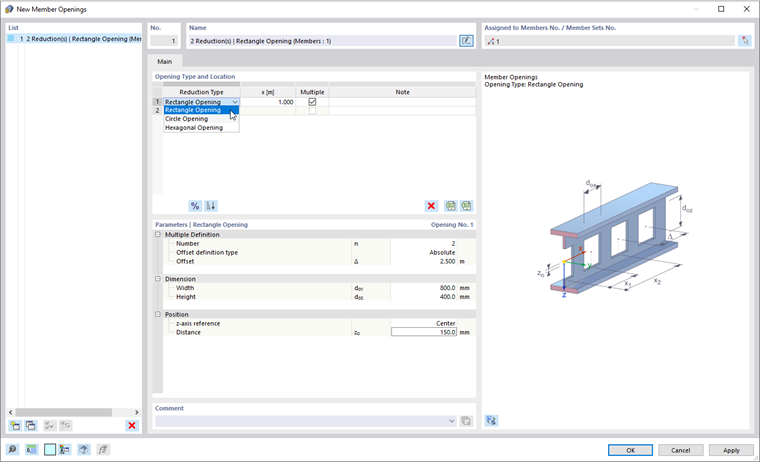

Los siguientes tipos de apertura se pueden seleccionar de la lista (consulte imagen anterior):
- Abertura rectangular: para conductos de ventilación o líneas de suministro
- Abertura circular: para vigas alveolares con huecos de forma circular
- Abertura hexagonal: para vigas alveolares
Las opciones de definición en la sección de diálogo 'Parámetros' se adaptan al tipo de reducción.
Introduzca la posición 'x' donde se encuentra la abertura. Describe la distancia desde el nudo inicial de la barra y se relaciona con el centro de la abertura.
En caso de que se disponga de varias aberturas en barra similares en intervalos regulares a lo largo de la barra, al igual que para una viga alveolar, active la casilla 'Múltiple'. Luego puede definir la desviación de las aberturas en la sección de diálogo 'Parámetros'.
Parámetros
En esta sección de diálogo, especifica las dimensiones de la abertura. Los parámetros de los tipos de reducción individuales se ilustran en el gráfico del diálogo.
Si la abertura no está en el centro de gravedad de la barra, puede ajustar la 'Posición'. En la lista 'Eje z de referencia', especifique qué punto de la sección se va a usar como referencia:
- Superior
- Central
- Inferior
'Superior' e 'Inferior' se determinan mediante la orientación del eje z local de la barra (consulte la imagen Ejes de barra ).
Luego especifique la 'Distancia' zo para mover la abertura a lo largo del eje z. Este valor también está relacionado con el centro de la abertura.
