Nieliniowości prętów

Niektóre typy prętów posiadają już właściwości nieliniowe: W przypadku pręta rozciąganego, na przykład, odkształcenie wzrasta liniowo z siłą rozciągającą, ale siły ściskające nie są przenoszone. Nieliniowości prętowe można wykorzystać do odwzorowania innych nieliniowych zależności pomiędzy siłą osiową a odkształceniem w modelu pręta.

Typ

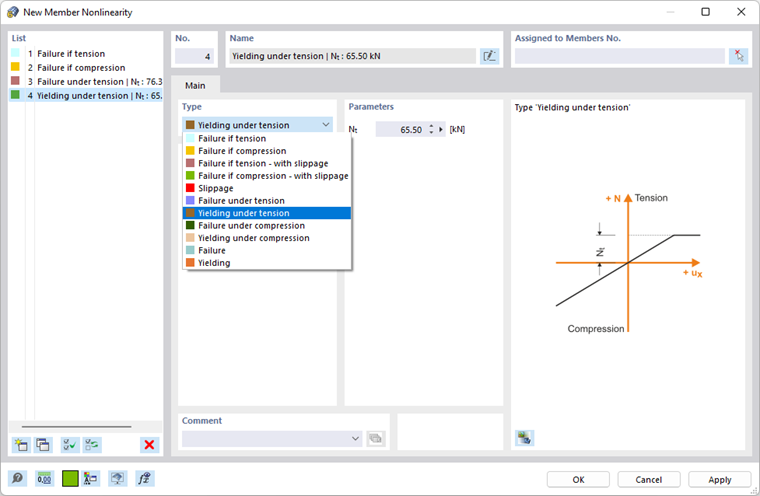

Na liście dostępne są różne typy nieliniowości do wyboru. Właściwości te są oznaczone symbolami w grafice w oknie dialogowym.

uszkodzenie przy rozciąganiu

Pręt przejmuje siły ściskające, ale nie przejmuje siły rozciągającej.

uszkodzenie pod wpływem ściskania

Pręt przejmuje siły rozciągające, ale nie przejmuje siły ściskającej.

Zniszczenie przy rozciąganiu - z poślizgiem

Pręt nie może przenosić sił rozciągających. Po pokonaniu odkształcenia_ux następuje przejmowanie sił ściskających.

Zniszczenie przy ściskaniu - z poślizgiem

Pręt nie może przenosić sił ściskających. Siły rozciągające są absorbowane po pokonaniu odkształcenia_ux.

Poślizg

Pręt przenosi siły osiowe dopiero po przekroczeniu odkształcenia lub skróceniu o wartość u_x.

Uszkodzenie przy rozciąganiu

Pręt przenosi siły ściskające bez ograniczeń, ale ulega uszkodzeniu, gdy siły rozciągające przekraczają N_t.

Uplastycznienie przy rozciąganiu

Pręt przenosi siły ściskające bez ograniczeń, ale tylko z maksymalną siłą rozciągającą N_t. Przy wzroście wydłużenia siła rozciągająca w pręcie pozostaje stała.

Uszkodzenie przy ściskaniu

Pręt przenosi siły rozciągające bez ograniczeń, ale ulega uszkodzeniu, gdy siły ściskające przekraczają N_c.

Uplastycznienie przy ściskaniu

Pręt przenosi siły rozciągające bez ograniczeń, ale tylko z maksymalną siłą ściskającą N_c. Przy wzroście wydłużenia siła ściskająca w pręcie pozostaje stała.

Rozdarcie

Uszkodzenie pręta następuje po osiągnięciu siły ściskającej N_c lub rozciągającej N_t.

Uplastycznienie

Pręt zaczyna ustępować po osiągnięciu siły ściskającej N_c lub siły rozciągającej N_t : Przy wzroście wydłużenia siła nie wzrasta.
