Przekroje jako obiekty pomocnicze umożliwiają tworzenie płaskich lub prostopadłościennych przekrojów przez model konstrukcyjny. Są pomocne w analizie obszarów częściowych, sprawdzaniu rozkładów obciążenia lub prezentacji wyników na określonych płaszczyznach. Są również bardzo praktyczne do tworzenia widoków planów i detali dla Arkusze rysunkowe.
Aktywny
Pole wyboru w sekcji w prawym górnym rogu steruje, czy przekrój jest włączony i aktywny w oknie roboczym. Również za pomocą przycisku
można włączyć nowy (lub zaznaczony) przekrój do wyświetlania.
Kategorie
W tej sekcji określa się typ przekroju i definiuje parametry.
Typ przekroju
Możliwe są dwa różne rodzaje przekrojów. Wybierz odpowiednią pozycję z listy.
| Typ przekroju | Opis |
|---|---|
| Prosta płaszczyzna | Płaszczyzna cięcia w modelu |
| Prostopadłościan | Prostokątna „skrzynka” w obszarze modelu |
Pozostałe parametry są dopasowane do typu przekroju i typu definicji.
Typ definicji
Lista oferuje kilka możliwości geometrycznego opisu płaszczyzny przekroju lub prostopadłościanu.
Jeśli przekrój jest umieszczony równolegle do płaszczyzny układu współrzędnych, środek przekroju lub prostopadłościanu jest automatycznie umieszczany w centrum modelu na tej płaszczyźnie. Przy definicji za pomocą punktów, kątów lub wektorów pierwszym punktem określa się środek płaszczyzny cięcia. W przypadku prostopadłościanu środek skrzynki jest automatycznie umieszczany w centrum modelu w tym obszarze.
Współrzędne punktów lub kąt obrotu można podać w sekcjach po prawej stronie. Za pomocą przycisku
istnieje możliwość graficznego określenia punktów w oknie roboczym.
Równolegle do
Ta kategoria jest wyświetlana, gdy przekrój jest definiowany w płaszczyźnie układu współrzędnych. Wybierz z listy płaszczyznę globalnego lub zdefiniowanego przez użytkownika układu współrzędnych, do której płaszczyzna cięcia przebiega równolegle.
Kierunek
Kierunek określa, czy przekrój jest ustawiony dodatnio czy ujemnie względem płaszczyzny lub płaszczyzny podstawy prostopadłościanu. W zależności od ustawienia obiekty są wyświetlane powyżej lub poniżej przekroju. Na wyświetlanie ma również wpływ ustawienie w kategorii 'Wyświetlanie modelu'.
Kierunek wynika z orientacji osi prostopadłej do płaszczyzny. Kierunek cięcia można sprawdzić, aktywując podgląd modelu w grafice dialogu za pomocą przycisku

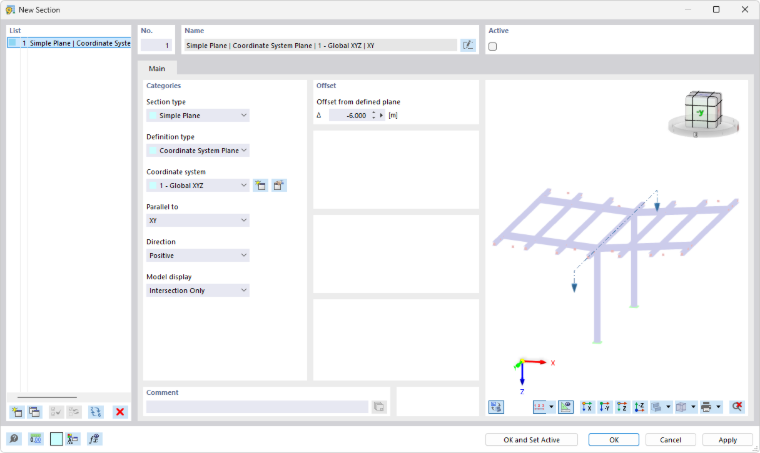

(patrz rysunek Nowy przekrój).
Wyświetlanie modelu
Na liście można określić, które obiekty modelu są objęte przekrojem.
| Wyświetlanie modelu | Opis |
|---|---|
| Tylko przecięcie | Wyświetla tylko obiekty leżące dokładnie w płaszczyźnie przekroju, wszystkie pozostałe obiekty przezroczyste |
| Przycięte przez przekrój | Wyświetla wszystkie obiekty powyżej lub poniżej płaszczyzny lub wewnątrz prostopadłościanu, wszystkie pozostałe obiekty przezroczyste |
| Pełny model | Wyświetla wszystkie obiekty w pełnym widoku, nieprzezroczyste |
Przesunięcie
W sekcji po prawej stronie określa się odległość przekroju od płaszczyzny wyjściowej. W przypadku prostej płaszczyzny jest to płaszczyzna globalnego lub lokalnego układu współrzędnych, w przypadku prostopadłościanu płaszczyzna podstawy prostokątnej skrzynki.
Przykład: Definiowanie prostopadłościanu
Zaleca się następujące postępowanie w celu utworzenia przekroju w formie prostopadłościanu:
- Otwórz okno dialogowe Nowy przekrój.
- Wybierz typ przekroju Prostopadłościan.
- Sprawdź, czy opcja wyświetlania modelu Przycięte przez przekrój jest ustawiona domyślnie.
- Określ typ definicji (dla przykładu: 3 punkty).
- Kliknij w sekcji Punkt początkowy po prawej stronie przycisk
.
- Określ w oknie roboczym płaszczyznę podstawy prostopadłościanu, klikając kolejno trzy punkty w tej płaszczyźnie.
- Kliknij w oknie dialogowym przycisk
.
- W oknie roboczym można teraz dopasować obszar za pomocą punktów uchwytu.
Punkty uchwytu mają następujące funkcje:
|
Narożniki: Zmiana wysokości prostopadłościanu w kierunku dodatnim lub ujemnym (góra/dół) |
|
Środki: Zmiana rozmiaru prostopadłościanu w kierunkach płaszczyzny (lewo/prawo, przód/tył) |
