Widoki zdefiniowane przez użytkownika

Można zapisać określony widok modelu lub bieżącą Widoczność jako widok niestandardowy. Umożliwia to zapisanie określonych kątów widzenia, powiększonych reprezentacji, części modelu oraz ustawień 'Nawigatora - Pokaż' i użycie ich podczas wprowadzania lub oceny. Widokami zdefiniowanymi przez użytkownika można zarządzać za pomocą Nawigatora - Widoki.

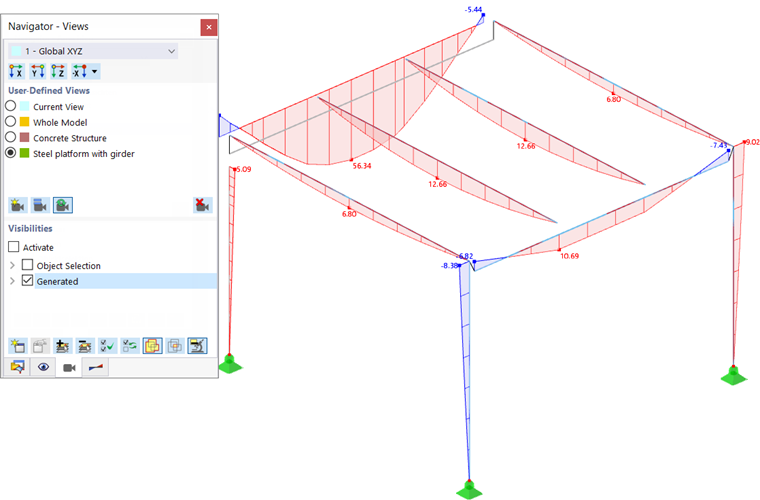

01 'Nawigator - Widoki ' ze zdefiniowanymi przez użytkownika widokami

Aby zapisać bieżący widok, należy kliknąć przycisk w sekcji nawigatora 'Widoki zdefiniowane przez użytkownika'. Następnie w oknie dialogowym 'Nowy widok zdefiniowany przez użytkownika' należy zdefiniować nazwę widoku.

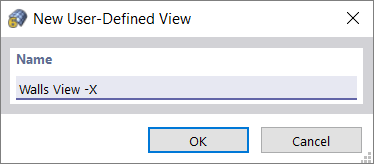

03 Definiowanie nazwy widoku zdefiniowanego przez użytkownika

Po potwierdzeniu przyciskiem OK widok zostanie dodany do listy widoków zdefiniowanych przez użytkownika. Jeżeli przycisk jest aktywny (ustawienie domyślne), można przełączać między widokami, klikając w polu wyboru .

Przyciski znajdujące się pod listą widoków posiadają następujące funkcje:

	Tworzy nowy widok zdefiniowany przez użytkownika z bieżącego widoku
	Zastępuje wybrany (nieaktywowany) widok bieżącym widokiem
	Określa, czy widok może być aktualizowany za pomocą pól wyboru
	Usuwa wybrany widok zdefiniowany przez użytkownika

Aby na przykład dodać lub usunąć obiekty w widoku, należy wykonać następujące kroki:

• Ustawić widok.
• Wyłączyć automatyczną aktualizację, klikając przycisk , tak by ikona przycisku była wyświetlana bez ramki.
• Dostosować widok.
• Zapisać zmodyfikowany widok za pomocą przycisku .
• Ponownie aktywować przycisk , aby umożliwić przełączanie między widokami.

Za pomocą przycisków w górnej części nawigatora można szybko ustawić domyślny kąt widzenia. Przyciski są opisane w rozdziale Sterowanie graficzne . Jeśli chcesz użyć układu współrzędnych zdefiniowanego przez użytkownika dla osi, można wybrać tę opcję z listy układów współrzędnych.

Punkt widzenia

Punkt, z którego oglądany jest model, nazywany jest punktem widzenia ' '. Tym ustawieniem widoku można zarządzać w oknie dialogowym 'Edytuj pozycję', do którego można przejść za pomocą menu Widok → Położenie .

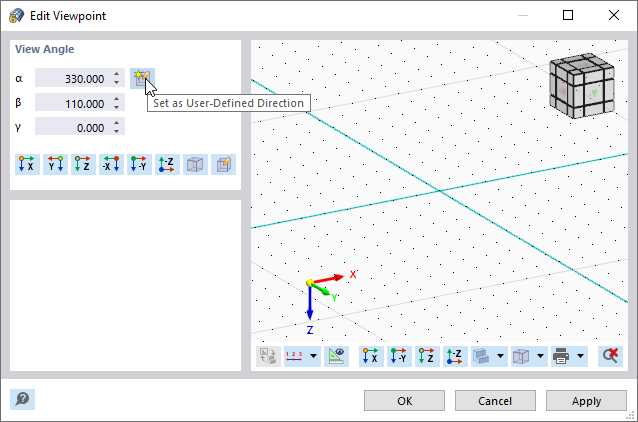

13 Edytuj punkt widzenia

Bieżący widok jest ustawiony na model jako kąt widzenia ' '. Jest to określane przez kąty α, β i γ, które można tutaj sprawdzić i w razie potrzeby dostosować.

Jeśli chcesz zapisać bieżącą pozycję jako punkt obserwacji zdefiniowany przez użytkownika, kliknij przycisk (patrz ilustracja powyżej). Po zamknięciu okna można aktywować ten kąt widzenia za pomocą przycisku na pasku narzędzi (patrz ilustracja # extbookmark manual|image036668|Przyciski widoku #).

Za pomocą innych przycisków w sekcji 'Kąt widzenia' można wstępnie zdefiniować jeden ze standardowych widoków.
