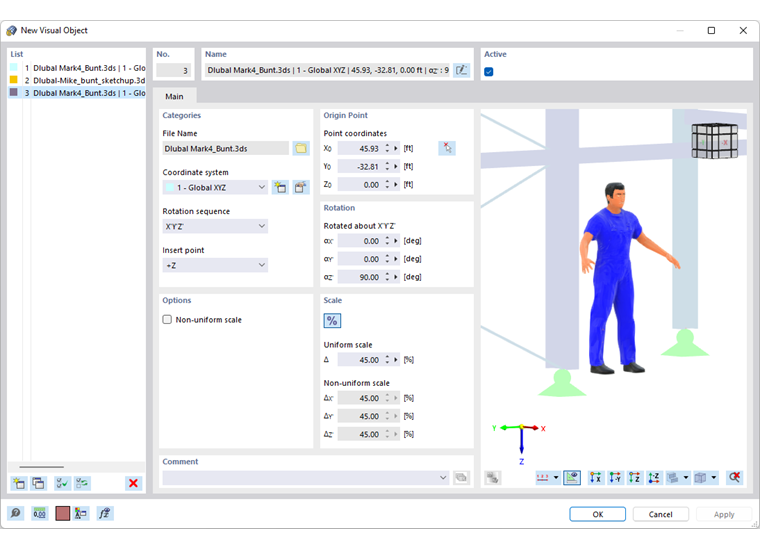

Obiekty wizualne to obiekty 3D, takie jak ludzie, samochody, drzewa lub tekstury. In Architekturprogrammen werden sie oft für eine realitätsnahe Darstellung verwendet. Auch in RSTAB können Sie 3D-Objekte in das Modell einbinden und so die Proportionen veranschaulichen.
Wskazówka
Über die Schaltfläche
in der CAD-Symbolleiste können Sie ebenfalls ein neues visuelles Objekt definieren.
Kategorie
Stellen Sie den 'Dateinamen' ein, indem Sie über die Schaltfläche
die Datei im Windows-Dialog auswählen. Das visuelle Objekt kann dabei in einem der folgenden Formate vorliegen:
- *.3ds (3D Studio-Datei)
- *.stl (Stereolithografie-Datei)
- *.obj (Wavefront-Datei)
Legen Sie das Koordinatensystem fest, auf das sich das 3D-Objekt bezieht. Sie können ein benutzerdefiniertes Koordinatensystem in der Liste auswählen oder mit der Schaltfläche
edytować.
Die 'Drehfolge' beschreibt die Reihenfolge der Winkel, mit denen eine Drehung der Achsen erfolgen kann.
Der 'Einfügepunkt' bestimmt, welche Stelle auf der "3D-Box" des visuellen Objekts am Ursprungspunkt platziert wird. In der Liste stehen verschiedene Möglichkeiten zur Auswahl:
Punkt początkowy
Geben Sie die Lage des visuellen Objekts im Modell an oder legen die Stelle über die Schaltfläche
edytować. Auf diesen Punkt wird das Zentrum des visuellen Objekts bezogen.
Opcje
Falls ein 'Uneinheitlicher Maßstab' für die Skalierung des Objekts in die räumlichen Richtungen verwendet werden soll, aktivieren Sie das Kontrollfeld. Damit werden die entsprechenden Eingabefelder im Abschnitt 'Maßstab' zugänglich.
Skalowanie
In diesem Abschnitt können Sie die Größe des visuellen Objekts an die Proportionen des Modells anpassen. Der Regelfall ist ein 'Einheitlicher Maßstab' Δ mit einer gleichmäßigen Skalierung in alle Richtungen. Für einen uneinheitlichen Maßstab aktivieren Sie das entsprechende Kontrollfeld im Abschnitt 'Optionen'.
Mit der Schaltfläche
können Sie zwischen der relativen und absoluten Eingabe wechseln.
