Asystenci obciążeń ułatwiają wprowadzanie obciążeń prętów i powłok. Dzięki nim można przekształcić obciążenia powłok w obciążenia prętów lub nałożyć obciążenia śniegiem i wiatrem na pręty. Inny asystent obciążeń umożliwia import reakcji podpór z innego modelu.
Przedstawianie generowanych obciążeń jako obciążenia prętów
Generowane obciążenia są zazwyczaj przedstawiane jako obciążenie powłoki na obiektach definicji. Jeśli chcesz sprawdzić obciążenia, które zostały wygenerowane na podstawie Twoich wymagań, otwórz menu kontekstowe generowanego obciążenia w oknie roboczym. Tam aktywuj opcję Pokaż oddzielnie.
image@033900#Dostosowywanie generowanych obciążeń

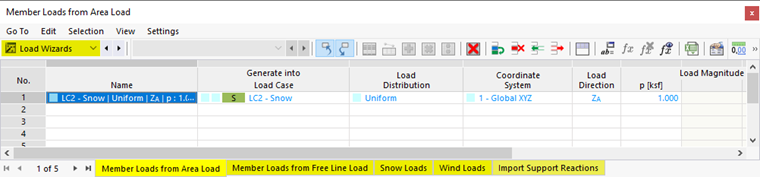

Generowane obciążenia są umieszczone jak inne obciążenia w kategorii Nawigatora Obciążenia oraz przy Obciążenia w tabeli . Ponieważ nie można ich edytować, są przedstawione w innym kolorze.
Jeśli chcesz dostosować parametry generowanych obciążeń, otwórz jak zwykle okno dialogowe edycji asystenta obciążeń i wprowadź tam zmiany.
Aby jednak traktować generowane obciążenia jako odizolowane obiekty obciążeniowe, należy je oddzielić od koncepcji i rozdzielić na ich komponenty. Wykorzystaj do tego menu kontekstowe obciążenia w oknie roboczym lub w 'Nawigatorze - Dane'. Wybierz tam funkcję Rozdziel obciążenia.
Po potwierdzeniu RSTAB przekształca wygenerowane obciążenie w "rzeczywiste" obciążenia prętów, które można następnie edytować.
