Każda grafika, która została wydrukowana w protokole wydruku, może zostać przesunięta w inne miejsce, skopiowana lub zmieniona.
Przesuwanie grafiki

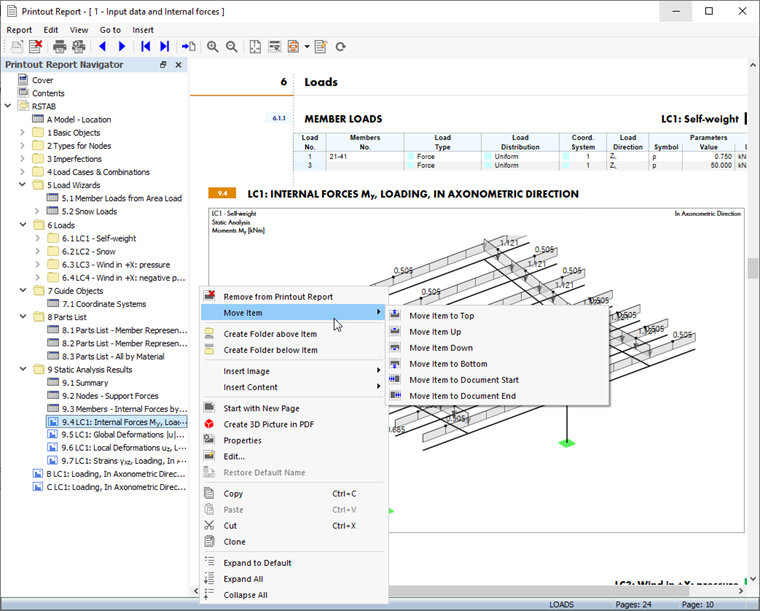

Aby zmienić położenie grafiki, należy użyć funkcji „przeciągnij i upuść” i przesunąć wpis w nawigatorze w odpowiednie miejsce. Można też użyć menu kontekstowego pozycji nawigatora.
Kopiowanie lub powielanie grafiki

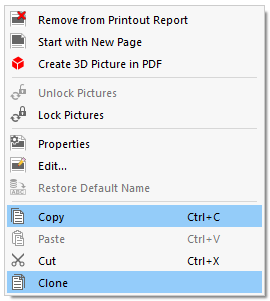

Menu kontekstowe grafiki zawiera dwie opcje tworzenia kopii.
- Kopia: Grafika zostanie skopiowana do schowka. Następnie można wkleić kopię w innym miejscu za pomocą funkcji menu kontekstowego 'Wstawić' lub kombinacji klawiszy Ctrl + V.
- Klonuj: Kopia grafiki jest wstawiana bezpośrednio pod oryginałem.
Dostosowywanie właściwości grafiki

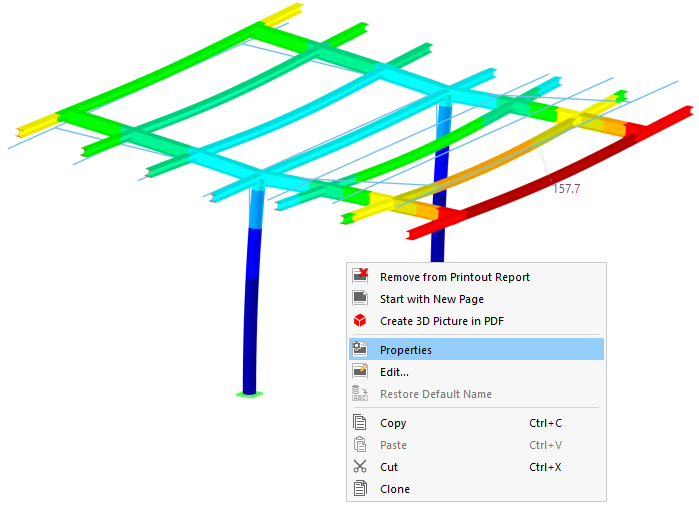

Aby zmienić nazwę grafiki lub układ, należy dostosować "Właściwości" obrazu. Można je wywołać poprzez menu kontekstowe grafiki oraz poprzez kliknięcie w nawigatorze.
Pojawi się okno dialogowe "Właściwości obrazu" z ogólnymi parametrami do ustawiania układu grafiki. Są one pokazane w Graphic Printout obraz. Wprowadź zmiany w oknie dialogowym.
Modyfikowanie grafiki
W przypadku zmiany widoku grafiki lub dostosowania obiektów, obciążeń lub wyników wyświetlanych na rysunku nie ma potrzeby ponownego drukowania grafiki. Za pomocą opcji 'Edytować' w menu kontekstowym nawigatora lub grafiki (patrz ilustracja powyżej) można Edit Printout Report Picture okno dialogowe.
W oknie roboczym programu RSTAB można nie tylko dostosować obszar wydruku, ale także zdefiniować inny przekrój lub wybór obiektu, a także zmienić przypadek obciążenia lub typ wyniku. Po dostosowaniu widoku należy kliknąć OK, aby potwierdzić zmiany.
Dostosowywanie multidruku
Obrazy zapisane w wydruku zbiorczym można następnie wymieniać, usuwać lub dodawać. W tym celu należy wywołać funkcję Edytuj wiele wydruków w menu Edytuj protokół wydruku. Alternatywnie można użyć przycisku na pasku narzędzi.
Pojawi się okno dialogowe 'Edytować wiele wydruków'. Wybierz odpowiedni multidruk; Przypisane grafiki zostają wybrane w nawigatorze.
Kliknij przycisk OK, aby otworzyć okno dialogowe 'Edytować wiele wydruków'. W tym miejscu można skorygować wybór grafik.
Po wprowadzeniu zmian należy przejść do zakładki 'Odziaływania na obrazy'. Zawiera on przegląd grafik, które zostaną dodane lub usunięte.
