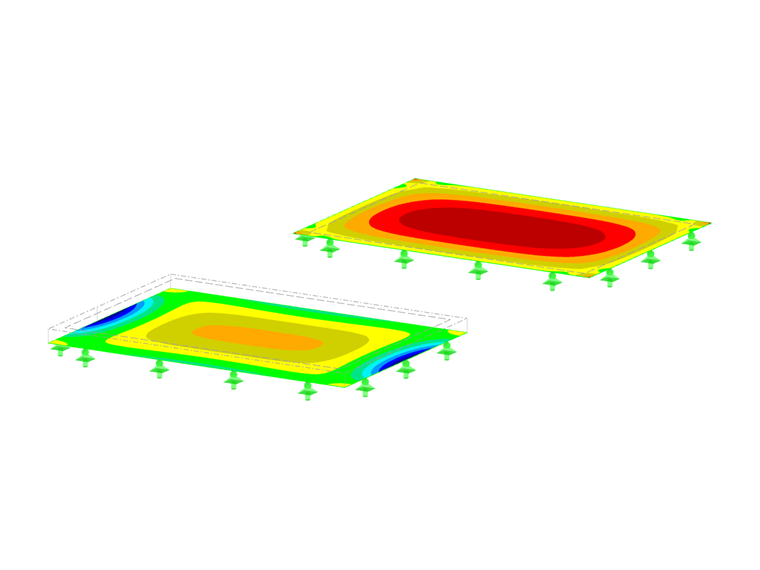

En RFEM, los modelos de superficies están relacionados con las líneas centrales de las superficies (plano del centro de gravedad). Los espesores se definen en las rigideces, pero no en la geometría. Cuando las superficies están conectadas entre sí en una posición de desviación, puede conectarlas excéntricamente por medio de excentricidades de superficie. Por lo tanto, las superficies con diferentes espesores se pueden conectar .
Ordenada absoluta
Puede definir la excentricidad de la superficie tanto en valores absolutos como relativos respecto a otros objetos. Ambas entradas se agregan a la vez. El valor ez expresa la distancia desde la línea central de la superficie en la dirección del eje z positivo.
Asignación de espesor
Utilice las casillas para definir el punto de la superficie donde se aplica la excentricidad. La superficie se desplazará esta distancia desde el plano del centro de gravedad.

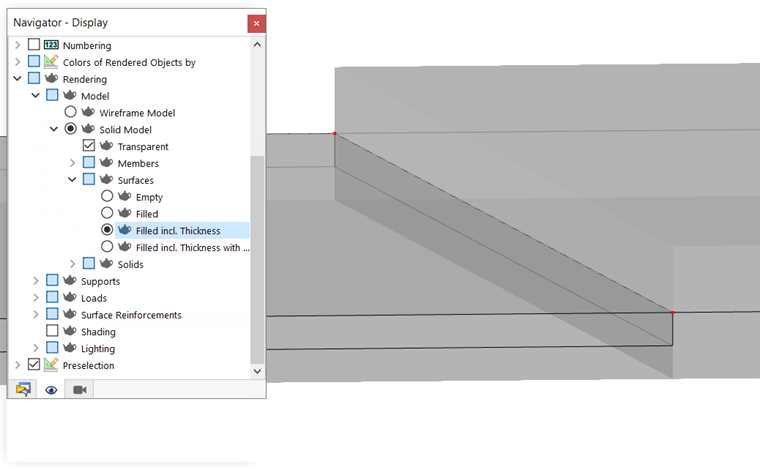

Si selecciona el punto en el borde superior como se muestra en la imagen Nueva excentricidad de superficie, una losa de piso se conecta con su lado superior, por ejemplo, a un muro ascendente.
Opciones
Una 'Desviación transversal' dispone la superficie a una cierta distancia de la sección de otra barra conectada o del espesor de una superficie paralela. Después de activar la casilla, puede definir los parámetros en la sección de diálogo Desviación transversal.
desviación transversal
En la lista de esta sección de diálogo, especifique el 'Objeto' (una barra o una superficie) desde el cual se va a determinar la distancia. Geben Sie dann die Nummer des Stabes oder der Fläche an oder wählen Sie das Objekt mit der Schaltfläche
grafisch aus.
Cree una 'Desviación axial' utilizando las casillas: Este punto del objeto representa el punto de control de la barra o superficie donde se coloca la superficie. Determina la distancia de la superficie al objeto.
