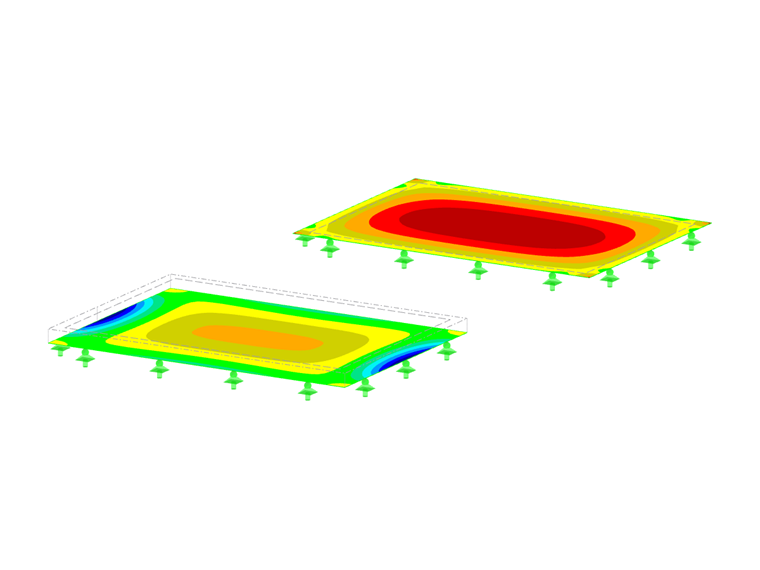

W programie RFEM modele powierzchniowe są odniesione do linii środkowych powierzchni (płaszczyzna środka ciężkości). Grubości są zdefiniowane w sztywnościach, ale nie w geometrii. Jeżeli powierzchnie są ze sobą połączone z odsunięciem, można je połączyć mimośrodowo za pomocą mimośrodów powierzchniowych. W ten sposób można łączyć powierzchnie o różnych grubościach.
Rzędna bezwzględna
Mimośród powierzchni można zdefiniować zarówno w wartościach bezwzględnych, jak i względem innych obiektów. Oba wpisy są sumowane. Wartośćez wyraża odległość od linii środkowej powierzchni w kierunku dodatniej osi z.
Przypisanie grubości
Przy użyciu pól wyboru należy określić punkt powierzchni, w którym ma zostać zastosowany mimośród. Powierzchnia zostanie odsunięta o tę odległość od płaszczyzny środka ciężkości.

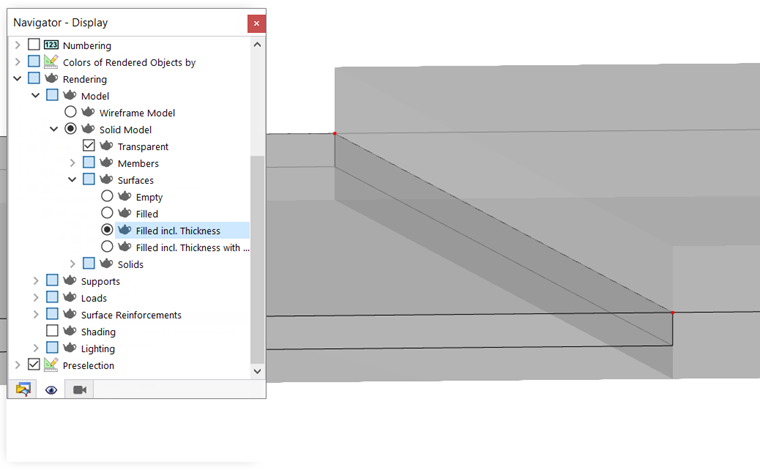

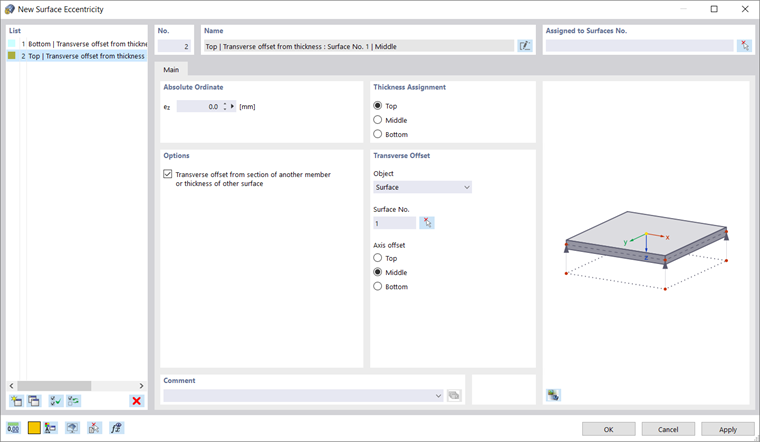

W przypadku wybrania punktu na górnej krawędzi, jak pokazano na ilustracji Nowy mimośród powierzchni, płyta stropowa zostaje połączona swoją górną częścią, na przykład ze ścianą wznoszącą.
Opcje
'Odsunięcie poprzeczne' powoduje umieszczenie powierzchni w określonej odległości od przekroju połączonego pręta lub grubości powierzchni równoległej. Po aktywowaniu tego pola wyboru można zdefiniować parametry w sekcji Odsunięcie poprzeczne.
odsunięcie poprzeczne
W tej sekcji okna dialogowego należy wybrać z listy 'Obiekt' – pręt lub powierzchnię – od którego ma zostać wyznaczona odległość. Geben Sie dann die Nummer des Stabes oder der Fläche an oder wählen Sie das Objekt mit der Schaltfläche
grafisch aus.
Kolejnym krokiem jest określenie 'Odsunięcia osi' za pomocą pól wyboru: Ten punkt obiektu stanowi punkt kontrolny pręta lub powierzchni, w którym umieszczona jest powierzchnia. Określa on odległość powierzchni od obiektu.
