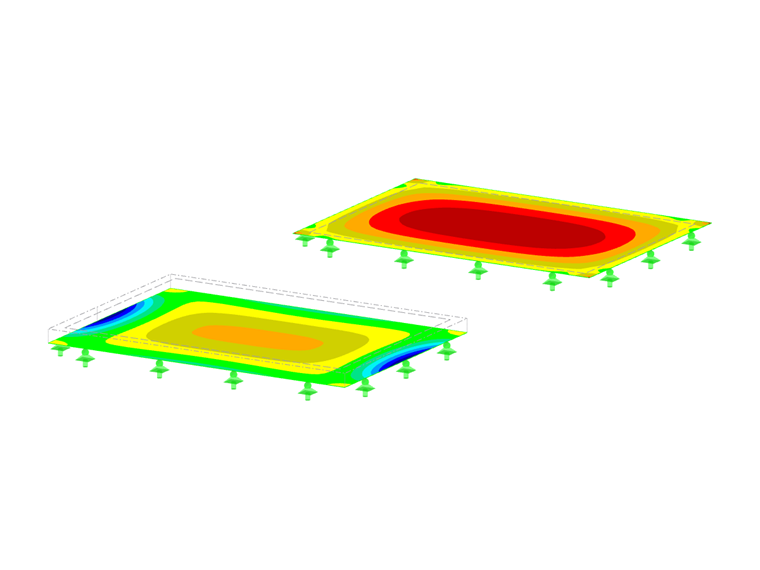

No RFEM, os modelos de superfície referem-se às linhas centrais das superfícies (plano do centroide). As espessuras são definidas nas rigidezes, mas não na geometria. Se as superfícies se ligarem em posição deslocada, pode conectá-las centradas por meio de excentricidades de superfície. Assim, superfícies com espessuras diferentes podem ser ligadas de forma nivelada.
Ordenada absoluta
Pode definir a excentricidade da superfície tanto em valores absolutos como em valores relativos a outros objetos. Ambos os valores são somados. O valor ez expressa a distância da linha média da superfície na direção do eixo z positivo.
Atribuição da espessura
Utilize as caixas de seleção para definir o ponto na superfície onde a excentricidade é aplicada. A superfície será deslocada por esta distância desde o plano do centroide.
Se selecionar o ponto na aresta superior, como apresentado na imagem Nova excentricidade de superfície, por exemplo, uma laje pode ser unida com a sua face superior a uma parede ascendente.
Opções
Um 'desvio transversal' posiciona a superfície a uma determinada distância da secção transversal de uma barra adjacente ou da espessura de uma superfície paralela. Após ativar a caixa de seleção, pode definir os parâmetros na secção de diálogo Desvio transversal.
Desvio transversal
Defina na lista a partir de que 'objeto' – uma barra ou uma superfície – deve ser determinada a distância. Em seguida, introduza o número da barra ou da superfície ou selecione o objeto graficamente com o botão
.
Defina o 'desvio do eixo' com base nas caixas de seleção: este ponto do objeto representa o ponto de controlo da barra ou da superfície no qual a superfície é posicionada. Ele determina a distância da superfície ao objeto.
