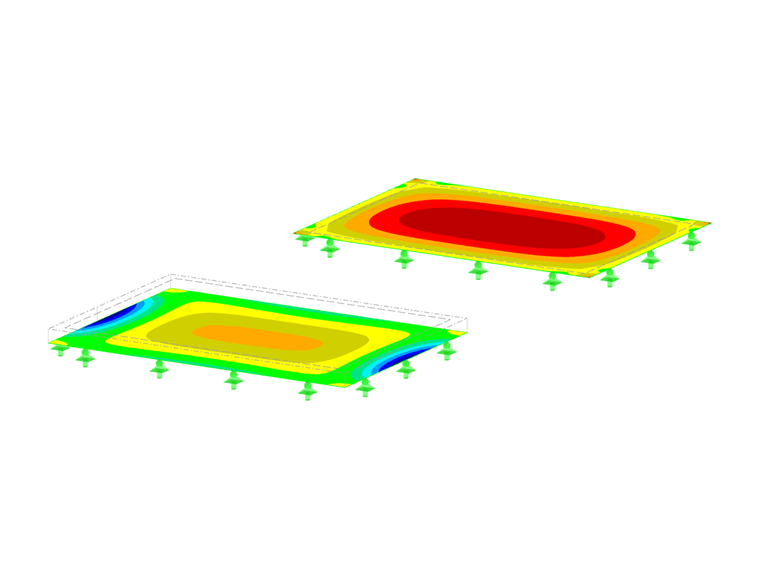

I modelli di superfici in RFEM si riferiscono alle linee mediane delle superfici (piano baricentrico). Gli spessori vengono considerati nelle rigidezze, ma non nella geometria. Se le superfici si collegano in posizione sfalsata, è possibile collegarle in modo eccentrico tramite eccentricità delle superfici. In questo modo è possibile collegare a filo superfici con spessori differenti.
Ordinate assolute
È possibile definire l'eccentricità della superficie sia in valori assoluti sia in relazione ad altri oggetti. Entrambe le indicazioni vengono sommate. Il valore ez esprime la distanza dalla linea mediana della superficie in direzione dell'asse z positivo.
Assegnazione dello spessore
Definire mediante le caselle di controllo in quale punto della superficie deve essere applicata l'eccentricità. La superficie viene spostata di questa distanza rispetto al piano baricentrico.

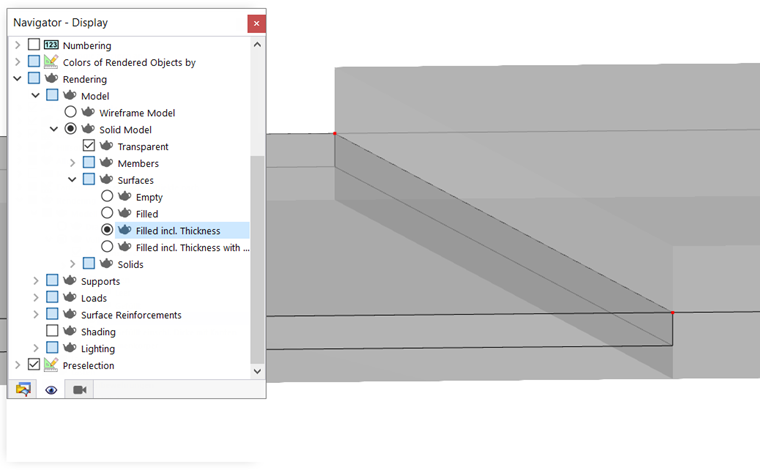

Se, come mostrato nell'immagine Nuova eccentricità della superficie, si seleziona il punto sul bordo superiore, ad esempio una soletta viene collegata con il lato superiore a una parete in elevazione.
Opzioni
Uno 'sfalsamento trasversale' dispone la superficie a una determinata distanza dalla sezione di una asta collegata o dallo spessore di una superficie parallela. Dopo aver attivato la casella di controllo, è possibile definire i parametri nella sezione Sfalsamento trasversale.
Sfalsamento trasversale
Definire nell'elenco da quale 'oggetto' – un'asta o una superficie – deve essere determinata la distanza. Inserire quindi il numero dell'asta o della superficie oppure selezionare graficamente l'oggetto con il pulsante
.
Impostare lo 'sfalsamento degli assi' mediante le caselle di controllo: questo punto dell'oggetto rappresenta il punto di controllo dell'asta o della superficie in corrispondenza del quale viene posizionata la superficie. Esso determina la distanza della superficie dall'oggetto.
