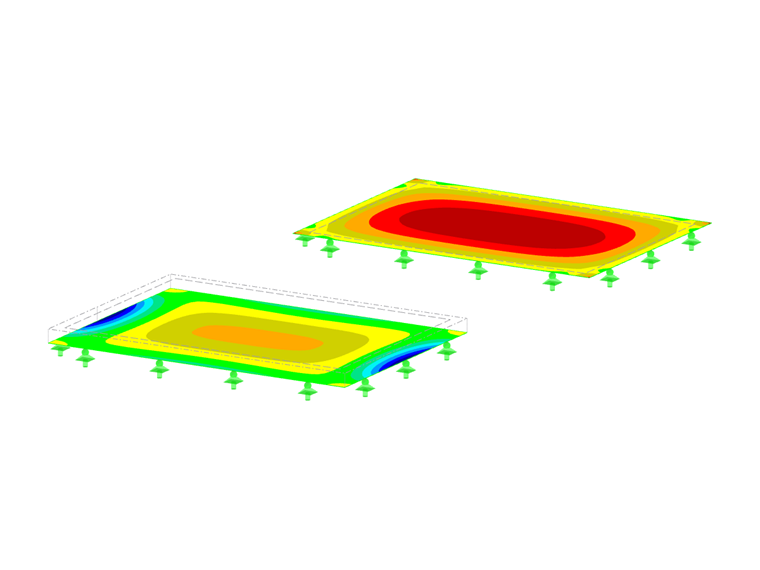

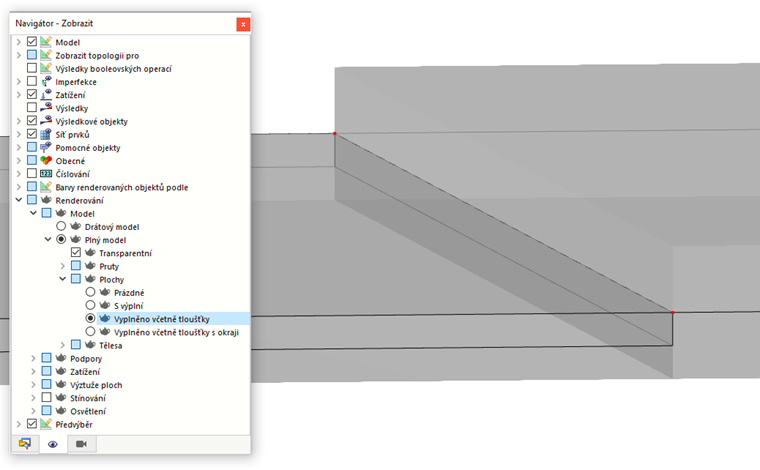

V programu RFEM se plošné modely vztahují k osám ploch (těžišťové rovině). Die Dicken werden in den Steifigkeiten erfasst, nicht aber in der Geometrie. Schließen Flächen in versetzter Lage aneinander an, so können Sie sie über Flächenexzentrizitäten ausmittig anschließen. Flächen mit unterschiedlichen Dicken lassen sich damit bündig anschließen.
Absolutní ordináta
Sie können die Flächenexzentrizität sowohl in Absolutwerten als auch relativ zu anderen Objekten definieren. Beide Angaben werden addiert. Der Wert ez drückt den Abstand von der Flächenmittellinie in Richtung der positiven z-Achse aus.
Přiřazení tloušťky
Legen Sie anhand der Kontrollfelder fest, an welchem Punkt der Fläche die Exzentrizität angesetzt werden soll. Die Fläche wird um diesen Abstand von der Schwerpunktebene verschoben.
Wenn Sie wie im Bild Neue Flächenexzentrizität gezeigt den Punkt am oberen Rand auswählen, wird beispielsweise eine Deckenplatte mit ihrer Oberseite an eine aufgehende Wand angeschlossen.
Možnosti
Ein 'Querversatz' ordnet die Fläche in einem bestimmten Abstand zum Querschnitt eines anschließenden Stabes oder der Dicke einer parallelen Fläche an. Nach dem Aktivieren des Kontrollfeldes können Sie die Parameter im Abschnitt Querversatz festlegen.
Příčné odsazení
Legen Sie in der Liste fest, von welchem 'Objekt' – ein Stab oder eine Fläche – der Abstand ermittelt werden soll. Geben Sie dann die Nummer des Stabes oder der Fläche an oder wählen Sie das Objekt mit der Schaltfläche
grafisch aus.
Legen Sie den 'Achsenversatz' anhand der Kontrollfelder an: Dieser Punkt des Objekts stellt den Kontrollpunkt des Stabes oder der Fläche dar, an dem die Fläche positioniert wird. Er bestimmt den Abstand der Fläche vom Objekt.
