Se as superfícies se cruzam e são transferidas forças internas nos pontos de contacto, tem de ser criada uma penetração. Evita o surgimento de subsistemas independentes e desconectados.
Interseção de dois objetos

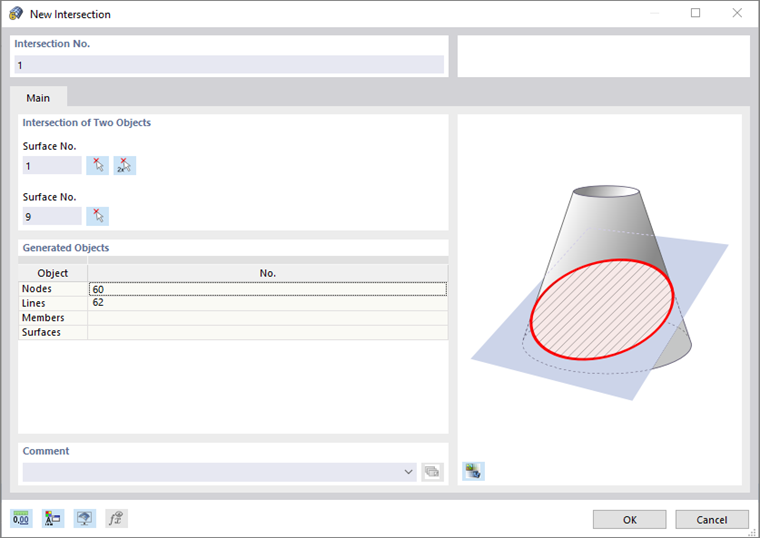

Introduza os números das duas superfícies que se cruzam. Também pode utilizar o botão
para determinar graficamente as superfícies.
As interseções (possivelmente mais de duas superfícies) podem ser criadas rapidamente no gráfico: Selecione as superfícies relevantes desenhando uma janela ou por seleção múltipla mantendo premida a tecla Ctrl. Em seguida, utilize a função Área → Criar penetração no menu de contexto da seleção.
Objetos gerados
Ao criar uma interseção, são criados novos nós, linhas e possivelmente barras e superfícies que pertencem a ambas as superfícies.
As linhas de interseção são marcadas com um símbolo de cadeado na tabela 'Linhas'. O cadeado indica que estas linhas são linhas geradas. A caixa de diálogo 'Editar linha' também está disponível para estas linhas, para que possa atribuir propriedades de barra ou apoios.
