Wenn Flächen sich schneiden und an den Berührungsstellen Schnittgrößen übertragen werden, muss eine Durchdringung erzeugt werden. Sie verhindert, dass unabhängige, nicht verbundene Teilsysteme entstehen.

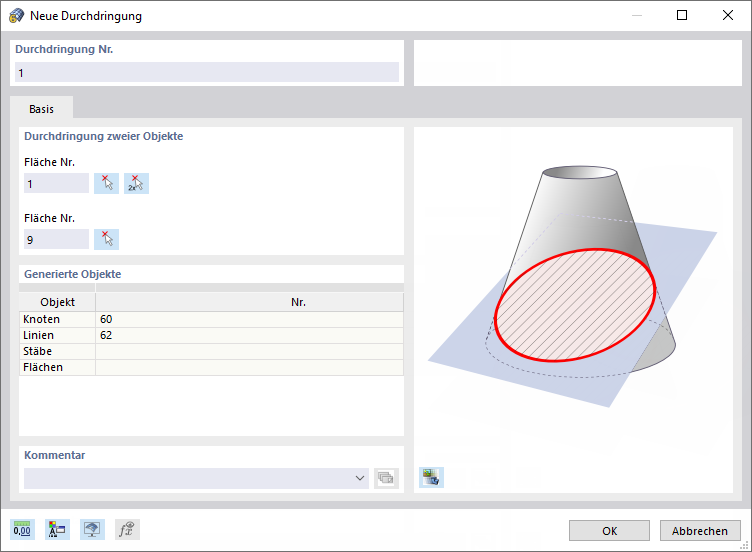

Durchdringung zweier Objekte
Geben Sie die Nummern der beiden Flächen an, die sich durchdringen. Über die Schaltfläche
können Sie die Flächen auch grafisch bestimmen.

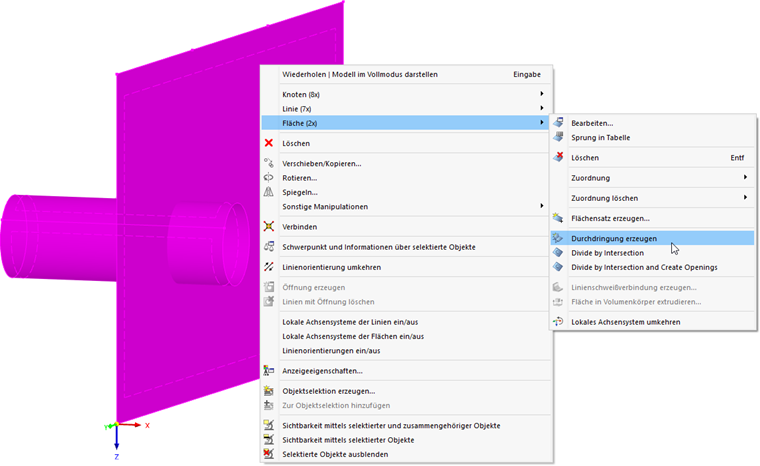

Durchdringungen (u. U. auch von mehr als zwei Flächen) lassen sich schnell grafisch erzeugen: Selektieren Sie die relevanten Flächen durch Aufziehen eines Fensters oder per Mehrfachselektion mit gedrückter Strg-Taste. Im Kontextmenü der Selektion nutzen Sie dann die Funktion Fläche → Durchdringung erzeugen.
Generierte Objekte
Beim Erzeugen der Durchdringung entstehen neue Knoten, Linien und eventuell auch Stäbe und Flächen, die beiden Flächen gemeinsam sind.
Durchdringungslinien sind in der Tabelle 'Linien' mit einem Schloss markiert. Es symbolisiert, dass es sich um generierte Linien handelt. Für diese Linien ist auch der Dialog 'Linie bearbeiten' nutzbar, sodass Sie Stab- oder Lagereigenschaften zuweisen können.
