Pokud se plochy protínají a v kontaktních bodech se přenášejí vnitřní síly, je třeba vytvořit průnik. Zabraňuje vzniku nezávislých, nesouvisejících subsystémů.
Průnik dvou objektů
Zadejte čísla dvou ploch, které se protínají. Pomocí tlačítka
můžeme plochy určit také graficky.

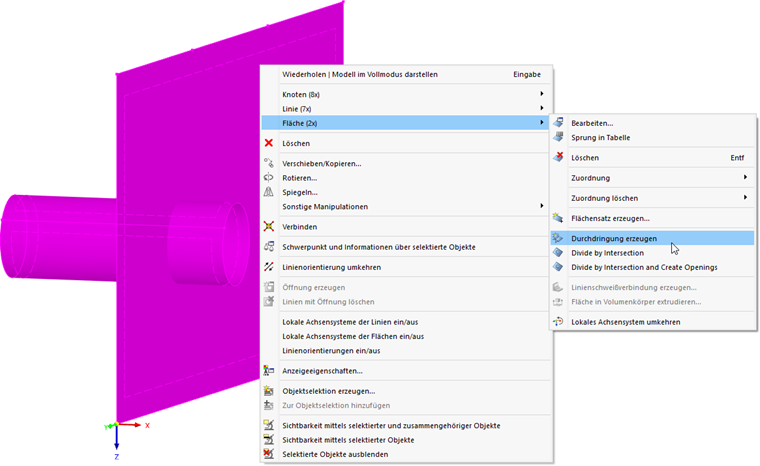

Průniky (včetně případných průniků více než dvou ploch) lze relativně snadno graficky vytvářet: Příslušné plochy vybereme nakreslením okna nebo vícenásobným výběrem se stisknutou klávesou Ctrl. Poté použijeme funkci Plocha → Vytvořit průnik z místní nabídky výběru.
Vygenerované objekty
Při vytváření průniku se vytvoří nové uzly, linie a případně pruty a plochy, které náleží oběma plochám.
Průsečíky jsou v tabulce 'Linie' označeny symbolem zámku. Zámek označuje, že se jedná o vygenerované linie. Také pro tyto linie je k dispozici dialog 'Upravit linii', kde lze přiřadit vlastnosti prutu nebo podpory.
