Se le superfici si intersecano e le forze interne vengono trasferite nei punti di contatto, è necessario creare una penetrazione. Impedisce la formazione di sottosistemi indipendenti e disconnessi.

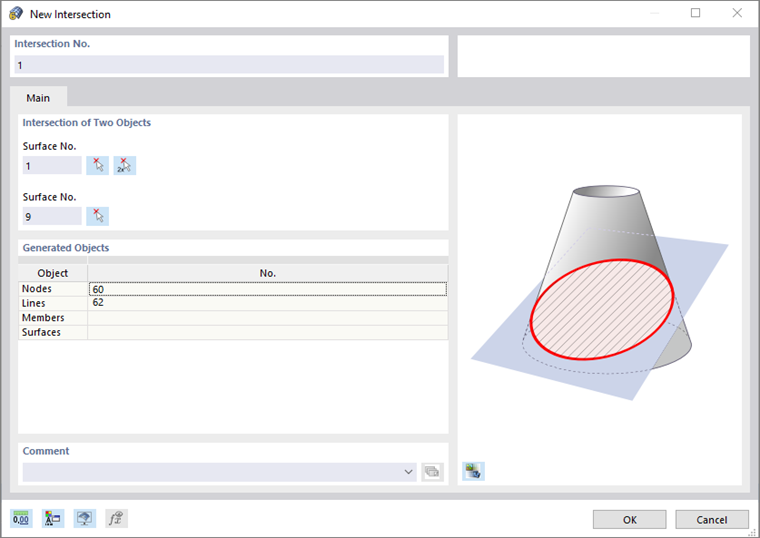

Intersezione di due oggetti
Immettere i numeri delle due superfici che si intersecano. È anche possibile utilizzare il pulsante
per determinare graficamente le superfici.

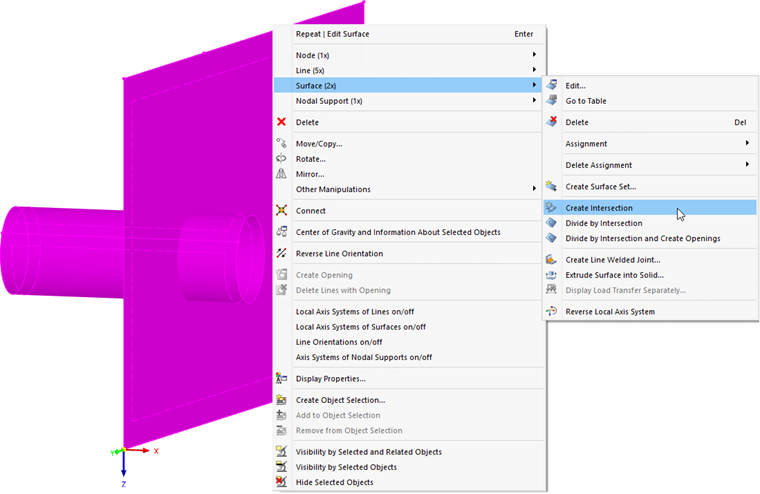

Le intersezioni (di più di due superfici) possono essere create rapidamente nella grafica: Seleziona le superfici rilevanti disegnando una finestra o tramite selezione multipla tenendo premuto il tasto Ctrl. Quindi utilizzare la funzione Area → Crea penetrazione nel menu contestuale della selezione.
Oggetti generati
Quando si crea un'intersezione, vengono creati nuovi nodi, linee ed eventualmente aste e superfici che appartengono a entrambe le superfici.
Le linee di intersezione sono contrassegnate con il simbolo di un lucchetto nella tabella 'Linee'. Il lucchetto indica che queste linee sono linee generate. La finestra di dialogo 'Modifica linea' è disponibile anche per queste linee in modo da poter assegnare le proprietà dell'asta o del vincolo esterno.
