Modificações de estrutura

Uma modificação de estrutura permite ajustar individualmente as rigidezes de materiais, objetos e tipos de objetos. Além disso, é possível desativar objetos selecionados ou propriedades não lineares de objetos para o cálculo.

Caixa de diálogo ' Nova modificação de estrutura '

Modificar Rigidez

Neste seção, marque as caixas para definir para quais tipos de objetos você deseja ajustar a rigidez. Você pode alterar as propriedades de materiais, seções transversais, barras, superfícies, juntas e apoios. Além disso, é possível considerar as rigidezes específicas de alguns suplementos de dimensionamento para a análise estática, como a influência da armadura de concreto armado (em preparação), a classe de umidade de barras de madeira segundo SIA 261 [1] em conjunto com SIA 265 [2] ou a influência de campos de cisalhamento e embutimentos rotacionais para Barras em um cálculo com sete graus de liberdade.

As propriedades de rigidez de cada objeto podem ser definidas em abas separadas. Elas são ajustadas para o tipo de objeto. Para ajustar a rigidez de um material, por exemplo, insira o fator de multiplicação ou divisão para o módulo de elasticidade e módulo de cisalhamento.

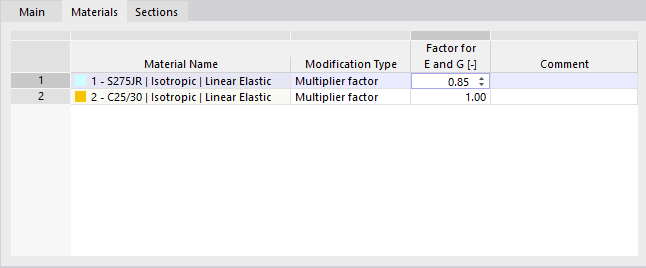

Ajuste da rigidez do material através do fator

Para seções transversais, apoios e juntas, você pode definir fatores para as diferentes rigidezes ou graus de liberdade. A imagem a seguir mostra como o momento de inércia à torção de uma seção transversal retangular é reduzido para 10% da rigidez.

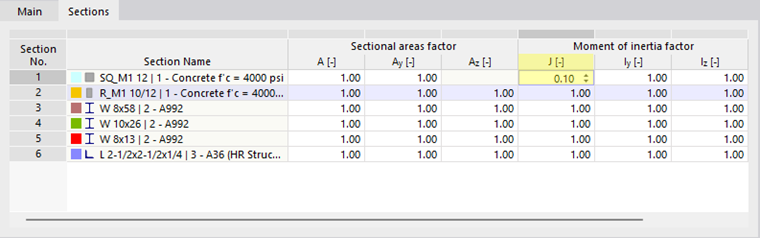

Ajustar a rigidez da secção à torção

Para barras e superfícies, um tipo de modificação de rigidez deve ser atribuído ou redefinido nas respectivas abas. Esses tipos são descritos no capítulo Modificações de rigidez de barras e no capítulo Modificações de rigidez de superfícies.

Definição de modificação de rigidez para barras

Insira os números das barras e superfícies relevantes ou selecione os objetos graficamente através do botão .

Desativar Não Linearidades

Se objetos com propriedades não lineares forem usados no modelo, você pode desativar a influência de tipos de objetos individuais. Isso permite evitar, por exemplo, 'tipos de barras' que falham, como tirantes e bielas, ou forças de elevação em 'apoios de superfícies' que atuam de forma não linear. Todos os objetos, cujas caixas de controle estiverem marcadas, serão considerados como atuando de forma linear no cálculo.

Outras Opções

A função 'Desativar objetos' oferece a possibilidade de não considerar certos objetos de modelo no cálculo. Com isso, você pode investigar a influência de barras temporárias (suportes de montagem) ou apoios sem excluí-los.

Ao marcar a caixa de controle, a aba 'Desativar objetos' fica disponível.

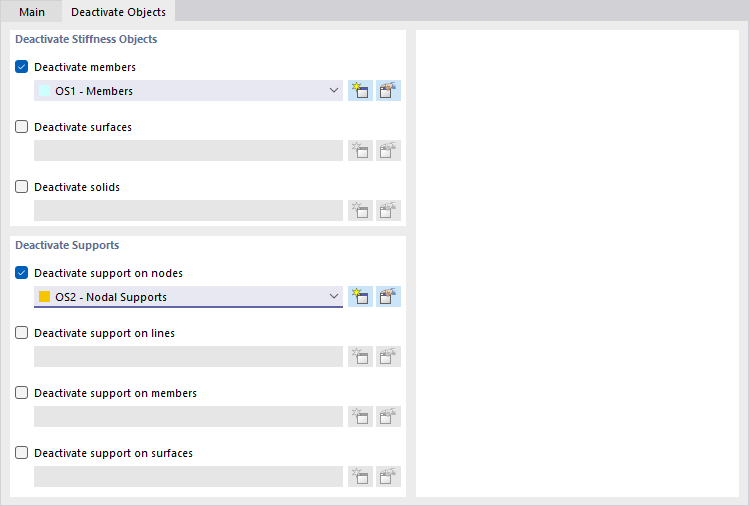

Desativação de barras e apoios nodais

Você pode desativar tanto 'objetos de rigidez', como barras, superfícies e volumes, quanto 'apoios'. Os objetos individuais devem ser definidos em uma 'Seleção de objetos' (consulte o capítulo Seleções de objetos). Escolha uma seleção de objetos existente na lista ou crie um novo tipo através do botão .
