Struttura

Variazioni della struttura

Una modifica della struttura consente di regolare individualmente le rigidezze di materiali, oggetti e tipi di oggetti. Inoltre, gli oggetti selezionati o le proprietà degli oggetti non lineari possono essere disattivati per il calcolo.

Informazione

Le modifiche alla struttura devono essere assegnate ai casi di carico o alle combinazioni di carico.

Modifica le rigidezze

In questa sezione di dialogo, selezionare i tipi di oggetti per i quali si desidera regolare le rigidezze. È possibile modificare le proprietà di materiali, sezioni trasversali, aste, superfici, cerniere e vincoli esterni. Inoltre, è possibile considerare le rigidezze specifiche degli oggetti di alcuni add-on di verifica per l'analisi strutturale; ad esempio, l'influenza dell'armatura in calcestruzzo armato (in preparazione), la classe di umidità delle aste in legno secondo SIA 261 [1] in connessione con SIA 265 [2 ], o l'influenza dei pannelli di taglio e dei vincoli rotazionali per 7-dof/003101 Aste in un calcolo con sette gradi di libertà.

Importante

Le modifiche di rigidezza di materiali, sezioni trasversali e aste sono prese in considerazione solo per l'analisi strutturale, non per le verifiche negli add-on di verifica.

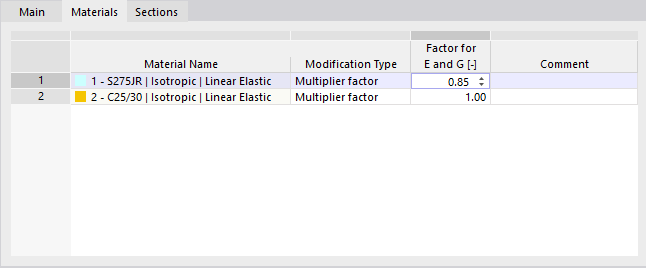

È possibile definire le proprietà di rigidezza dei singoli oggetti in schede separate. Sono adattati al tipo di oggetto. Ad esempio, per regolare la rigidezza di un materiale, inserire il coefficiente moltiplicativo o il coefficiente di divisione per il modulo di elasticità e il modulo di taglio.

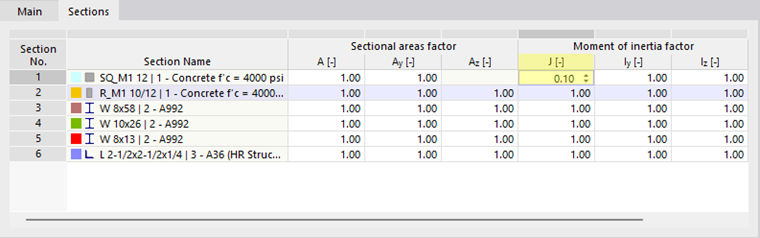

Per sezioni trasversali, vincoli esterni e cerniere, è possibile definire i coefficienti per le singole rigidezze o gradi di libertà. L'immagine seguente mostra come il momento di inerzia torsionale di una sezione trasversale rettangolare è ridotto al 10% della rigidezza.

Informazione

I coefficienti di modifica per i vincoli o i vincoli delle aste hanno effetto solo se le costanti della molla sono definite per un grado di libertà. Non hanno influenza nel caso di condizioni al contorno incernierate o fisse.

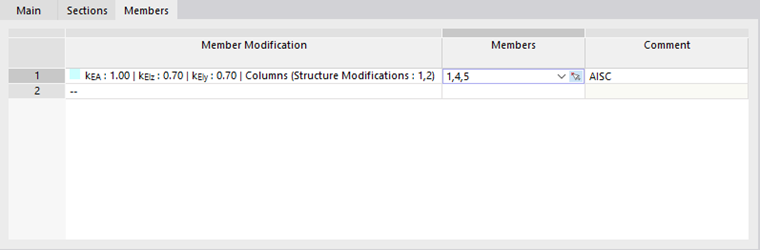

Nelle schede corrispondenti per aste e superfici, è necessario assegnare un tipo di modifica della rigidezza o se ne può definire una nuova. Questi tipi sono descritti nei capitoli Variazioni di rigidezza delle aste e Variazioni di rigidezza delle superfici.

Inserire i numeri delle aste e delle superfici pertinenti o selezionare gli oggetti utilizzando il pulsante Seleziona Individualmente per modificare.

Disattiva non-linearità

Se nel modello vengono utilizzati oggetti con proprietà non lineari, è possibile disattivare l'effetto dei singoli tipi di oggetto. In questo modo, è possibile prevenire, ad esempio, la rottura di 'tipi di aste' come aste in trazione e compressione o forze di sollevamento nel caso di un 'vincolo esterno della superficie' ad azione non lineare. Tutti gli oggetti selezionati vengono applicati come agenti linearmente nel calcolo.

Importante

Raccomandiamo di sopprimere le non linearità solo a scopo di test; ad esempio, per trovare la causa di un'instabilità.

Altre opzioni

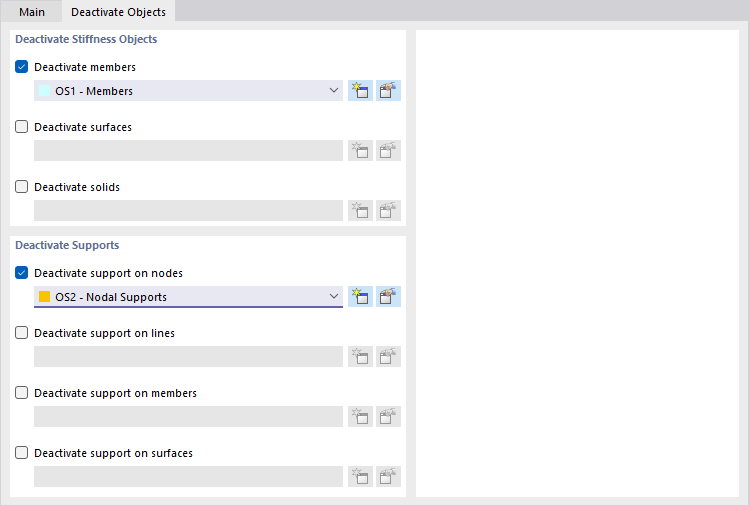

La funzione "Disattiva oggetti" consente di non applicare determinati oggetti del modello nel calcolo. Ad esempio, è possibile analizzare l'effetto delle aste temporanee (montanti) o dei vincoli esterni senza eliminare le aste o i vincoli esterni.

Quando si seleziona la casella di controllo, la scheda 'Disattiva oggetti' diventa disponibile.

È possibile impostare 'Oggetti di rigidezza' come aste, superfici e solidi, nonché 'Vincoli esterni', come inattivi. I singoli oggetti devono essere definiti in una 'Selezione di oggetti' (vedere il capitolo di oggetti 000218). Selezionare una selezione di oggetti esistente nell'elenco o utilizzare il pulsante per crearla Nuovo un nuovo tipo.


Bibliografia
  1. SIA 261:2014: Einwirkungen auf Tragwerke. Schweizerische Normen-Vereinigung, 2014.
  2. SIA 265:2012: Holzbau. Schweizerischer Ingenieur- und Architektenverein, Zürich, 2012
