Modyfikacje konstrukcji

Modyfikacja struktury umożliwia indywidualne dostosowanie sztywności materiałów, obiektów i typów obiektów. Możliwe jest również wyłączenie wybranych obiektów lub nieliniowych właściwości obiektów dla obliczeń.

Okno dialogowe 'Nowa modyfikacja konstrukcji'

Modyfikacja sztywności

W tym rozdziale można zaznaczyć, dla których typów obiektów chce się dostosować sztywności. Można zmienić właściwości materiałów, przekrojów, prętów, powierzchni, przegubów i podpór. Dodatkowo możliwe jest uwzględnienie specyficznych sztywności obiektów niektórych dodatków obliczeniowych do analizy statycznej, na przykład wpływu zbrojenia żelbetowego (w przygotowaniu), klasy wilgotności prętów drewnianych wg SIA 261 [1] w połączeniu z SIA 265 [2] lub wpływu pól ścinania i łożysk dla prętów w obliczeniach z siedmioma stopniami swobody.

Właściwości sztywności poszczególnych obiektów można określić na oddzielnych zakładkach. Są one dostosowane do typu obiektu. Na przykład do dostosowania sztywności materiału należy podać współczynnik multiplikacji lub podziału dla modułu sprężystości i modułu sprężystości postaciowej.

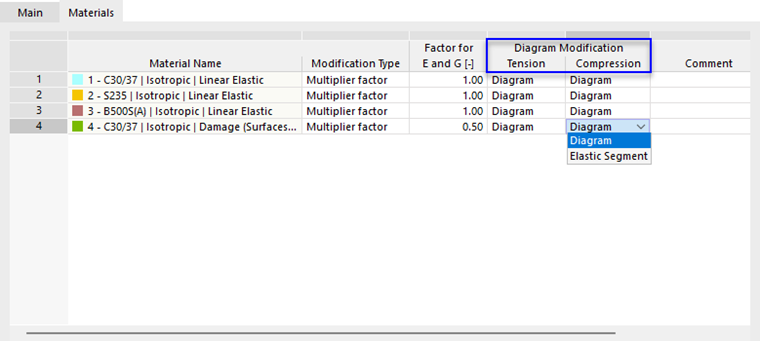

Dostosowywanie sztywności materiału za pomocą współczynnika

Dla przekrojów, podpór i przegubów można ustawić współczynniki dla poszczególnych sztywności lub stopni swobody. Na poniższym zdjęciu pokazano, jak moment bezwładności skręcania prostokątnego przekroju zredukować do 10% sztywności.

Dostosowanie sztywności przekroju pod kątem skręcania

Dla prętów i powierzchni na odpowiednich zakładkach należy przypisać lub zdefiniować nowy typ modyfikacji sztywności. Typy te opisano w rozdziale Modyfikacje sztywności prętów i rozdziale Modyfikacje sztywności powierzchni.

Definiowanie modyfikacji sztywności dla prętów

Wpisz numery istotnych prętów i powierzchni lub wybierz obiekty za pomocą przycisku graficznie.

Dezaktywacja nieliniowości

Jeśli w modelu używane są obiekty z nieliniowymi właściwościami, można wyłączyć wpływ poszczególnych typów obiektów. W ten sposób można na przykład zapobiec awarii 'typów prętów', takich jak pręty trójwymiarowe i ciśnieniowe lub odspajanie się sił przy nieliniowym działaniu 'podpór powierzchniowych'. Wszystkie obiekty, dla których pola są zaznaczone, będą w obliczeniach traktowane jako działające liniowo.

Pozostałe opcje

Funkcja 'Dezaktywacja obiektów' oferuje możliwość wyłączenia z obliczeń określonych obiektów modelu. W ten sposób można przeanalizować działanie tymczasowych prętów (podpór montażowych) lub podpór bez ich usuwania.

Zaznaczenie pola kontrolnego uaktywnia zakładkę 'Dezaktywacja obiektów'.

Dezaktywacja prętów i podpór węzłowych

Można inaktywować zarówno 'obiekty sztywności', takie jak pręty, powierzchnie i objętości, jak i 'podpory'. Poszczególne obiekty należy określić w 'selekcji obiektów' (patrz rozdział Selekcje obiektów). Wybierz w liście istniejącą selekcję obiektów lub utwórz nowy typ za pomocą przycisku .
