Un blocco rappresenta un modulo di modello con proprietà tipizzate. Nella categoria Blocchi del Dlubal Center è disponibile una vasta gamma di questi moduli che sono stati creati durante l'installazione. Anche i blocchi personalizzati vengono gestiti lì.

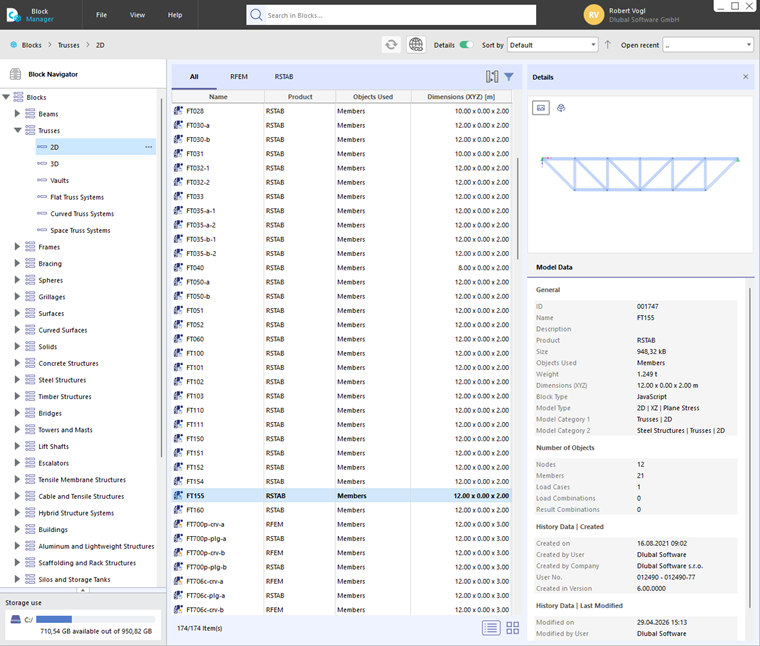

Per usare un blocco, richiamare il catalogo dei blocchi con il pulsante
.
I blocchi sono ordinati per categorie. Selezionare il modulo appropriato e selezionarlo con un clic del mouse. Con OK si integra il blocco nel modello corrente.

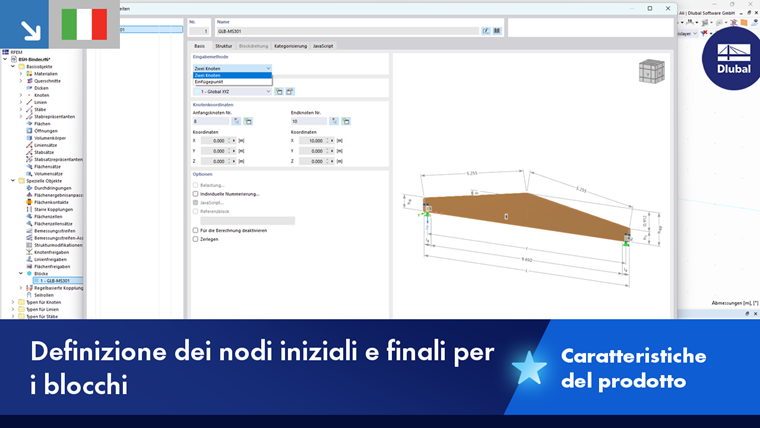

Nel registro Base del dialogo 'Modificare blocchi' impostare il punto di inserimento del blocco. Indicare dove questo punto di riferimento deve essere posizionato nel modello. È possibile collocare il blocco in un 'Nodo' o in un punto con 'Coordinate' arbitrarie.
Se necessario, rinominare il blocco nella sezione 'Nome'.
Se si utilizzano più blocchi identici nel modello, è possibile assegnare un blocco di riferimento ai blocchi selezionati nella sezione 'Opzioni'. In questo modo, le modifiche successive ai parametri per il blocco di riferimento (geometria, materiale, sezione trasversale, ecc.) verranno applicate automaticamente anche ai blocchi collegati ("blocchi secondari").
Struttura
Nel registro Struttura è possibile regolare i parametri geometrici del blocco e assegnare le sezioni trasversali e i materiali. Tramite il pulsante
nel campo di inserimento attivo si possono generare nuove proprietà degli oggetti.
Con OK si trasferisce il blocco nel modello. Si possono modificare i parametri geometrici e le sezioni trasversali e i materiali di questo modulo in qualsiasi momento tramite la categoria 'Oggetti speciali'.
JavaScript
Nel registro JavaScript viene visualizzato il codice di un blocco creato tramite scripting.
