Блок представляет собой строительный элемент модели с типизированными свойствами. В категории Блоки Центра Dlubal доступно множество таких элементов, которые были созданы в процессе установки. Там же управляются и пользовательские блоки.

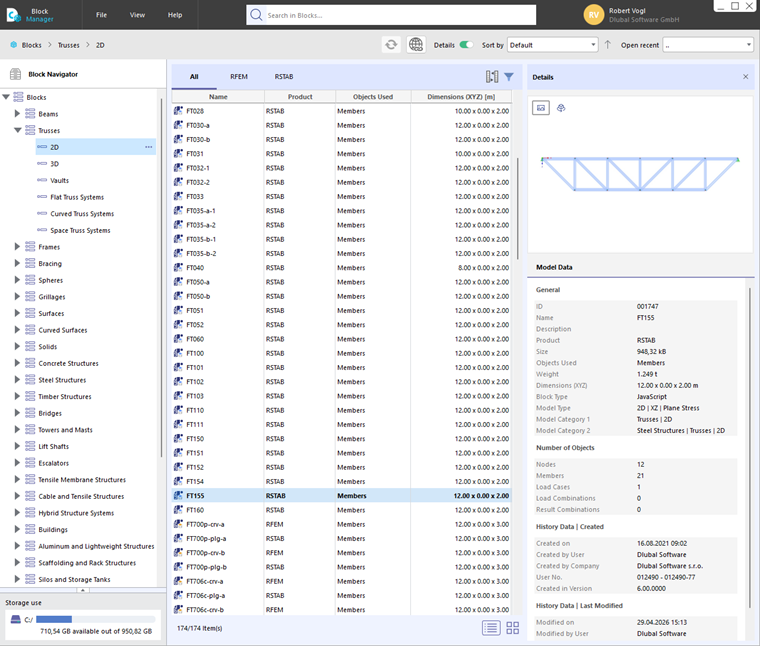

Чтобы использовать блок, откройте каталог блоков с помощью кнопки
.
Блоки упорядочены по категориям. Выберите подходящий элемент и выделите его щелчком мыши. С помощью ОК вы перенесете блок в текущую модель.
Основные

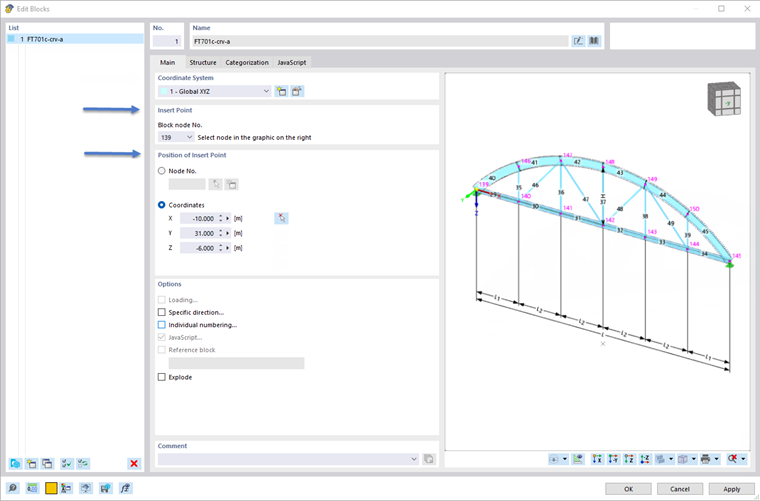

На вкладке Основные диалогового окна «Редактировать блоки» задайте точку вставки блока. Укажите, где в модели должна быть расположена эта исходная точка. Вы можете разместить блок в «Узле» или в точке с произвольными «Координатами».
При необходимости переименуйте блок в разделе «Имя».
Если вы используете в модели несколько одинаковых блоков, вы можете назначить выделенным блокам в разделе «Параметры» исходный блок. Тогда последующие изменения параметров исходного блока (геометрия, материал, сечение и т.д.) будут автоматически применяться и к связанным блокам («дочерним блокам»).
Структура
На вкладке Структура вы можете настроить геометрические параметры блока, а также назначить сечения и материалы. С помощью кнопки
в активном поле ввода можно создавать новые свойства объекта.
С помощью ОК вы передаете блок в модель. Вы можете в любое время настроить геометрические параметры, а также сечения и материалы этого элемента через категорию «Особые объекты».
JavaScript

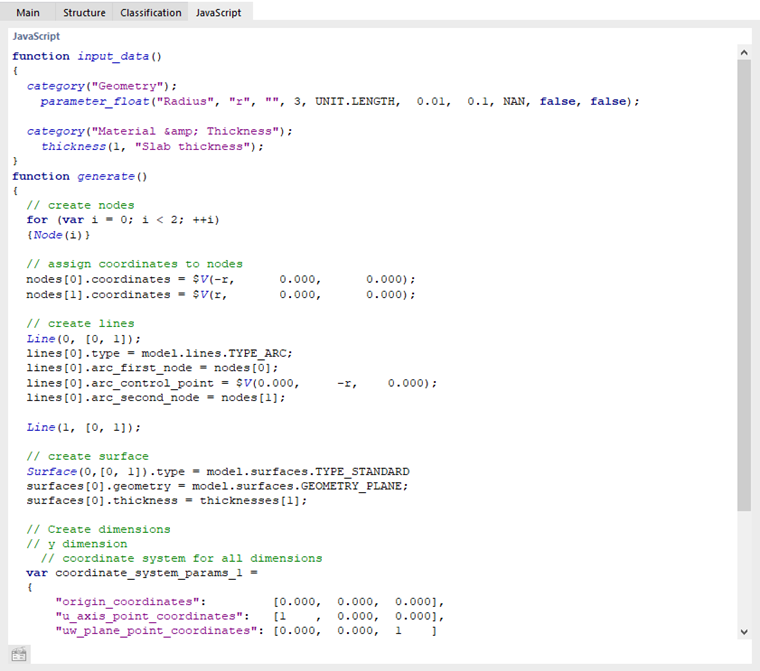

На вкладке JavaScript отображается код блока, созданного с помощью скриптинга.
