Výběry objektů

Výběr objektů (‚‘'OS'‚‘) je seskupení objektů, které splňují určitá kritéria. To vám umožňuje vybrat a upravit několik objektů současně.

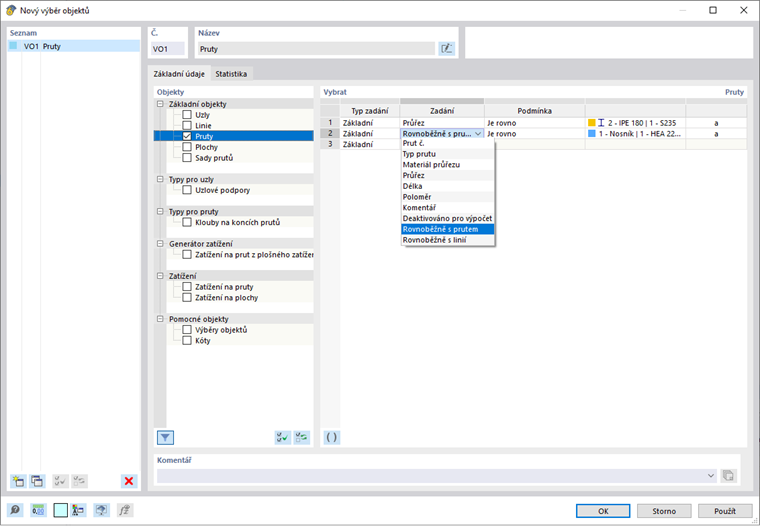

Dialog "Nový výběr objektů"

Hlavní

Na záložce ‚‘'Základní údaje'‚‘ můžete definovat kritéria, která se mají použít pro výběr objektů.

Objekty

Vyberte kategorii (kategorie) objektů, které chcete zahrnout do výběru objektů. V závislosti na modelu jsou k dispozici následující kategorie:

• Základní objekty
• Typy základních objektů
• Imperfekce
• Generátory zatížení
• Zatížení
• Pomocné objekty

Pomocí tlačítka můžete zobrazit nebo skrýt nepoužívané kategorie objektů.

Vybrat

Ve sloupci „Typ definice“ definujte typ objektu. U stavebních objektů seznam nabízí výběr základních objektů a typů pro základní objekty (viz obrázek Základní objekty a typy pro základní objekty ) a také typy zatížení objektu.

Výběr typu zadání

V závislosti na typu definice můžete definovat parametry objektu ve sloupci „Definice“. Obrázek Výběr nového objektu ukazuje možnosti výběru základních vlastností členů.

Ve sloupci „Podmínka“ definujte kritérium:

• Rovná se: Objekty splňují podmínku definovanou v dalším sloupci.
• Není rovno: Podmínka definovaná v dalším sloupci neplatí.

V seznamu předposledního sloupce vyberte šablonu objektu, jejíž vlastnosti chcete použít pro podmínku. Po aktivaci textového pole můžete objekt definovat také graficky pomocí tlačítka .

V posledním sloupci můžete definovat kritérium pro rozšíření výběru objektů o další podmínku v novém řádku:

• a: Musí být splněny ‚‘'všechny'‚‘ podmínky definované v jednotlivých řádcích.
• nebo: Jakmile je splněna ‚‘'jedna'‚‘ z podmínek, objekt je zahrnut do výběru objektů.

Statistiky

Karta ‚‘'Statistiky'‚‘ obsahuje seznam všech objektů, které jsou zahrnuty do aktuálního výběru objektů.

Statistika výběru objektů

Použití výběru objektů

Výběr objektů umožňuje zobrazit vybrané objekty v pracovním okně výhradně jako viditelnosti. Zbývající objekty jsou zobrazeny průhledně nebo zcela skryty. Výběr objektů tak také zjednodušuje úkol výběru objektů podle konkrétních kritérií – pro úpravy nebo vyhodnocení výsledků.

Použití vlastnosti Výběr objektů pro vizualizaci

V některých dialogových oknech jsou výběry objektů k dispozici také jako možnosti výběru pro zachycení konkrétních objektů (viz obrázek Deaktivace prvků a uzlových podpěr v dialogovém okně pro úpravy konstrukce).
