Объектные селекции (OS) — это группировки объектов, удовлетворяющие определённым критериям. С их помощью вы можете одновременно выделять и редактировать несколько объектов.
С помощью кнопки
в CAD-панели инструментов вы можете быстро определить новую объектную селекцию.
Базовые настройки
В закладке Базовые настройки вы задаете критерии, которые должны выполняться для объектной селекции.
Объекты
Выберите категорию(и) объектов, которые вы хотите включить в объектную селекцию. В зависимости от модели, в распоряжении следующие категории:
- Базовые объекты
- Типы для базовых объектов
- Имперфекции
- Помощники нагрузки
- Нагрузки
- Вспомогательные объекты
С помощью кнопки
вы можете скрывать и отображать неиспользуемые категории объектов.
Выбор

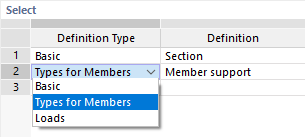

В колонке 'Тип определения' укажите тип объекта. Для структурных объектов список предлагает возможность выбора между базовыми объектами и типами для базовых объектов (см. рисунок Базовые объекты и типы для базовых объектов ) и типами нагрузок объекта.
В зависимости от типа определения вы можете указать параметр объекта в колонке 'Определение'. Рисунок Новая объектная селекция показывает возможные варианты выбора для основных свойств стержней.
Установите критерий в колонке 'Условие':
- Равно: Объекты соответствуют условию, определенному в следующей колонке.
- Не равно: Условие, определенное в следующей колонке, не выполняется.
Выберите из списка предпоследней колонки образец объекта, свойства которого будут использованы для условия. Если поле ввода активировано, вы можете также определить объект графически с помощью кнопки
.
В последней колонке вы можете установить критерий, с помощью которого вы можете расширить объектную селекцию дополнительным условием в новой строке:
- и: Каждое условие, определенное по строкам, должно быть выполнено.
- или: Как только одно из условий выполнено, объект включается в объектную селекцию.

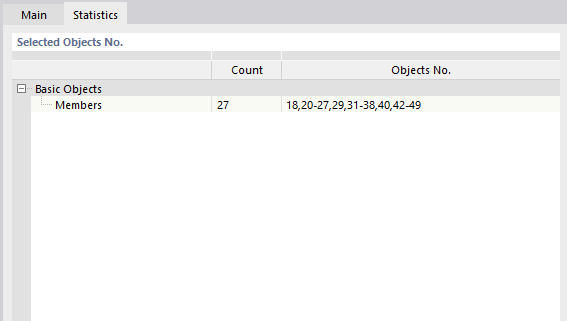

Статистика
Закладка Статистика перечисляет все объекты, включенные в текущую объектную селекцию.

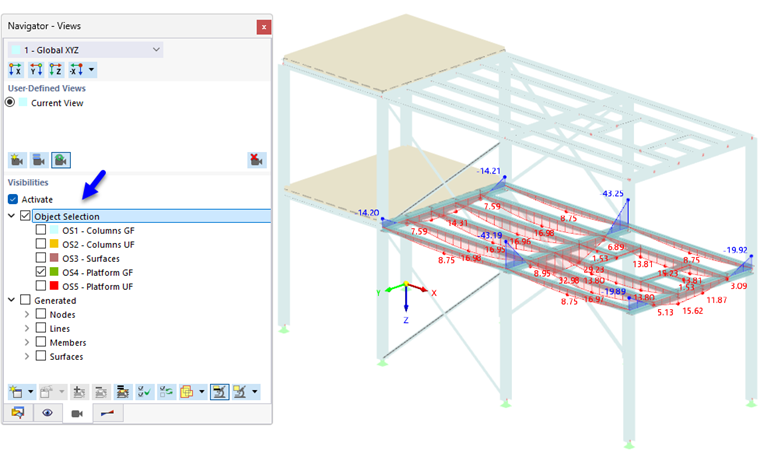

Использование объектных селекций
С помощью объектных селекций вы можете эксклюзивно отображать выбранные объекты в рабочем окне в виде Видимости. Остальные объекты будут отображаться прозрачными или полностью скрыты. Объектные селекции облегчают также задачу выбора объектов по определённым критериям — для их редактирования или оценки результатов.
Если вы также хотите видеть объекты, которые принадлежат текущей объектной селекции (например, шарниры или нагрузки), деактивируйте кнопку
внизу в навигаторе.
В некоторых диалогах объектные селекции также доступны в качестве вариантов выбора для захвата определенных объектов (см. рисунок Отключение стержней и узловых опор в диалоге для модификаций структуры).
