Las selecciones de objetos son agrupaciones de objetos que cumplen con ciertos criterios. Esto le permite seleccionar y editar varios objetos al mismo tiempo. Esta opción se describe en el seminario web.
Utilice el botón
en la barra de herramientas CAD para definir rápidamente una nueva selección de objetos.
Base
En la pestaña Datos principales, puede definir los criterios que se aplicarán a la selección de objetos.
Objetos
Seleccione las categorías de los objetos que desea incluir en la selección de objetos. Dependiendo del modelo, están disponibles las siguientes categorías:
- Objetos básicos
- Tipos para objetos básicos
- Imperfecciones
- Asistentes para cargas
- Cargas
- Objetos auxiliares
Use el botón
para mostrar u ocultar las categorías de objetos no utilizados.
Seleccionar
En la columna 'Tipo de definición', defina el tipo de objeto. Para los objetos estructurales, la lista proporciona una selección de objetos básicos y tipos de objetos básicos (consulte la imagen Objetos básicos y tipos para objetos básicos ), así como los tipos de carga del objeto.

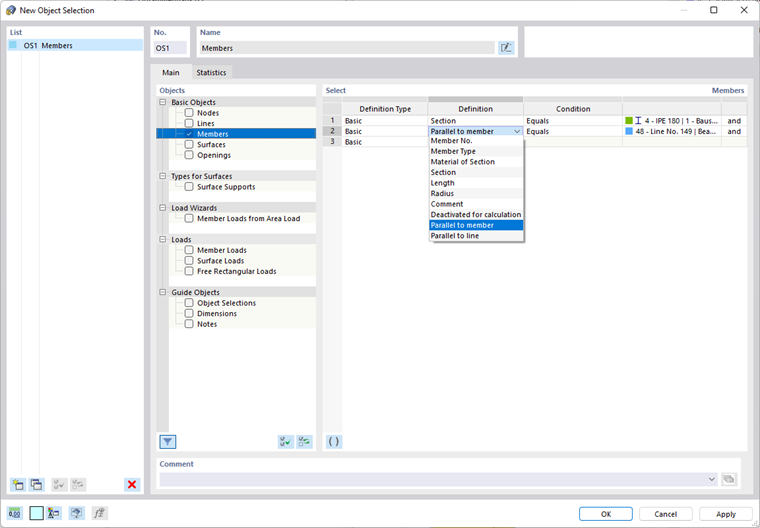

Dependiendo del tipo de definición, puede definir los parámetros del objeto en la columna 'Definición'. La imagen Nueva selección de objetos muestra las opciones de selección para las propiedades básicas de las barras.
En la columna 'Condición', defina el criterio:
- Igual a: los objetos cumplen la condición definida en la siguiente columna.
- Distinto de: no se aplica la condición definida en la siguiente columna.
En la lista de la penúltima columna, seleccione un objeto de plantilla cuyas propiedades desee usar para la condición. Cuando se activa el cuadro de texto, también puede definir el objeto gráficamente con el botón
.
En la última columna, puede definir el criterio para ampliar la selección de objetos mediante una condición adicional en una nueva fila:
- y: 'hay que rellenar cada una de las condiciones definidas fila por fila.
- o: tan pronto como se cumpla una de las condiciones, se incluye un objeto en la selección de objetos.
Estadística
La pestaña Estadística incluye una lista con todos los objetos que se incluyen en la selección de objetos actual.
