Seleções de objetos

Seleções de Objetos (OS) são agrupamentos de objetos que atendem a certos critérios. Com isso, você pode selecionar e editar vários objetos simultaneamente.

' Caixa de diálogo Seleção de novo objeto '

Base

Na guia Base, você define os critérios que devem ser aplicados à seleção de objetos.

Objetos

Selecione a(s) categoria(s) de objetos que você deseja incluir na seleção de objetos. Dependendo do modelo, estão disponíveis as seguintes categorias:

• Objetos básicos
• Tipos para objetos básicos
• Imperfeições
• Assistentes de carga
• Cargas
• Objetos auxiliares

Com o botão , você pode exibir e ocultar categorias de objetos não utilizadas.

Selecionar

Na coluna 'Tipo de Definição', defina o tipo do objeto. Para objetos estruturais, a lista oferece uma escolha entre os objetos básicos e tipos para objetos básicos (ver imagem Objetos Básicos e Tipos para Objetos Básicos ), bem como tipos de carga do objeto.

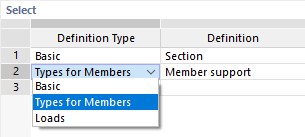

Seleção do tipo de definição

Dependendo do tipo de definição, você pode especificar o parâmetro do objeto na coluna 'Definição'. A imagem Nova Seleção de Objetos mostra as opções para propriedades básicas de barras.

Na coluna 'Condição', defina o critério:

• Igual a: Os objetos atendem à condição definida na próxima coluna.
• Diferente de: A condição definida na próxima coluna não se aplica.

Na lista da penúltima coluna, selecione um objeto padrão cujas propriedades serão usadas para o critério. Se o campo de entrada estiver ativado, você pode determinar o objeto graficamente com o botão .

Na última coluna, você pode definir o critério com o qual deseja expandir a seleção de objetos por uma condição adicional em uma nova linha:

• e: Cada uma das condições definidas linha por linha deve ser atendida.
• ou: Assim que uma das condições for atendida, um objeto será incluído na seleção de objetos.

Estatísticas

A guia Estatísticas lista todos os objetos que estão incluídos na seleção de objetos atual.

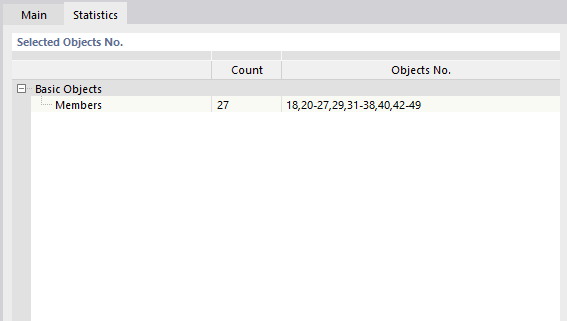

Estatísticas de seleção de objetos

Usar Seleções de Objetos

Com seleções de objetos, você tem a opção de exibir exclusivamente objetos selecionados na janela de trabalho como Visibilidades. Os demais objetos são sublinhados de forma transparente ou completamente ocultados. As seleções de objetos também facilitam a tarefa de selecionar objetos com base em critérios específicos - para editá-los ou avaliar os resultados.

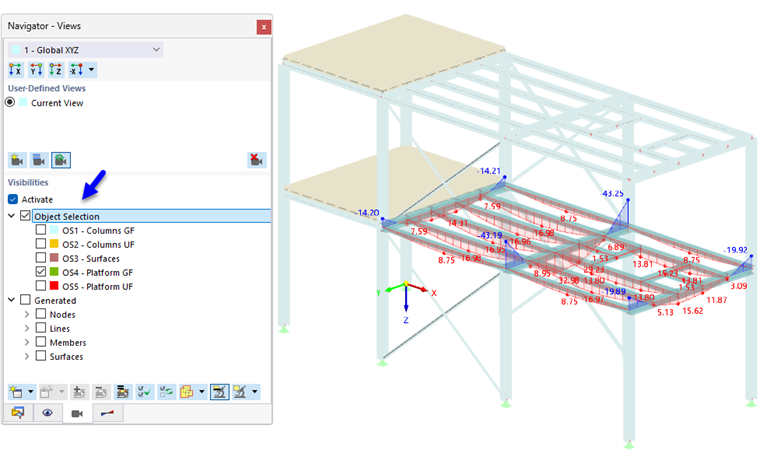

Usar seleção de objetos para representação

Em alguns diálogos, as seleções de objetos também estão disponíveis como opções de seleção para capturar objetos específicos (ver imagem Desativar Barras e Apoios Nodos no diálogo para modificações estruturais).
