Objektselektionen

Objektselektionen sind Gruppierungen von Objekten, die bestimmte Kriterien erfüllen. Damit können Sie mehrere Objekte gleichzeitig selektieren und bearbeiten. Diese Möglichkeit wird in einem Webinar vorgestellt.

Tipp

Über die Schaltfläche Neue Objektselektion in der CAD-Symbolleiste können Sie schnell eine neue Objektselektion definieren.

Basis

Im Register Basis legen Sie die Kriterien fest, die für die Objektselektion gelten sollen.

Objekte

Wählen Sie die Kategorie(n) der Objekte aus, die Sie in der Objektselektion ablegen möchten. Je nach Modell stehen folgende Kategorien zur Verfügung:

  • Basisobjekte
  • Typen für Basisobjekte
  • Imperfektionen
  • Lastassistenten
  • Lasten
  • Hilfsobjekte

Mit der Schaltfläche Filter können Sie nicht verwendete Objektkategorien ein- und ausblenden.

Selektieren

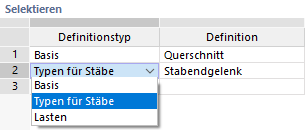

Legen Sie in der Spalte 'Definitionstyp' den Typ des Objekts fest. Bei Strukturobjekten bietet die Liste eine Auswahlmöglichkeit zwischen den Basisobjekten und Typen für Basisobjekte (siehe Bild Basisobjekte und Typen für Basisobjekte ) sowie Lasttypen des Objekts.

Je nach Definitionstyp können Sie in der Spalte 'Definition' den Objektparameter festlegen. Das Bild Neue Objektselektion zeigt die Auswahlmöglichkeiten für Basiseigenschaften von Stäben.

Legen Sie in der Spalte 'Bedingung' das Kriterium fest:

  • Ist gleich: Die Objekte erfüllen die in der nächsten Spalte definierte Bedingung.
  • Ist ungleich: Die in der nächsten Spalte definierte Bedingung trifft nicht zu.

Wählen Sie in der Liste der vorletzten Spalte ein Musterobjekt aus, dessen Eigenschaften für die Bedingung verwendet werden sollen. Wenn das Eingabefeld aktiviert ist, können Sie das Objekt mit der Schaltfläche Auswählen einzeln auch grafisch bestimmen.

In der letzten Spalte können Sie das Kriterium festlegen, mit dem Sie die Objektselektion durch eine zusätzliche Bedingung in einer neuen Zeile erweitern:

  • und: Jede der zeilenweise definierten Bedingungen muss erfüllt sein.
  • oder: Sobald eine der Bedingungen erfüllt ist, ist ein Objekt in der Objektselektion enthalten.

Statistik

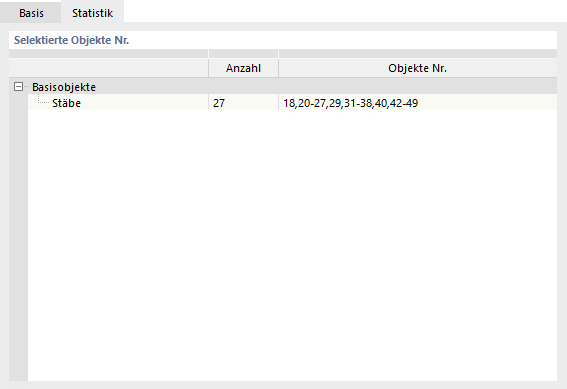

Das Register Statistik listet alle Objekte auf, die in der aktuellen Objektselektion erfasst sind.
