Параллельные линии/стержни

Функции Создать параллельные линии и Создать параллельные стержни в меню Инструменты → Изменить линии или Изменить стержни предлагают различные возможности для копирования выбранных линий или стержней параллельно. В качестве альтернативы используйте для этого кнопку или на панели инструментов CAD (см. рисунок Инструменты моделирования ).

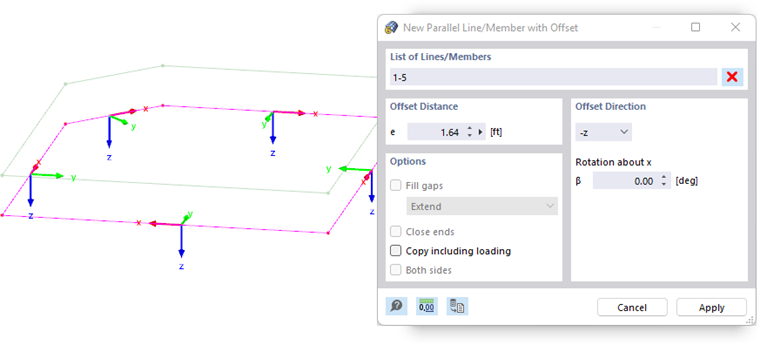

На следующем рисунке показана полилиния, копия которой смещается вверх на расстояние 50 см.

Определение параллельных линий со смещением

Расстояние смещения

Укажите расстояние, на котором вы хотите скопировать линии или стержни.

Направление смещения

Выберите в списке локальную ось, в направлении которой должна быть создана копия. Смещение возможно в положительном или отрицательном направлении оси. Для ориентации отображаются локальные системы осей линий или стержней.

Если скопированные линии или стержни не лежат в плоскости xz или yz исходных объектов, укажите 'Поворот вокруг x'. Положительный угол β поворачивает копии по часовой стрелке вокруг положительных осей x линий или стержней.

Опции

Функции в этом разделе ещё находятся в разработке. Они должны позволить соединить копии с исходными линиями или стержнями. При необходимости можно скопировать также 'Нагрузку', назначенную линиям или стержням во всех случаях нагрузки.
