Równoległe linie/pręty

Funkcje Utworzyć linie równoległe i Utworzyć równoległe pręty w menu NarzędziaModyfikować linie lub Modyfikować pręty udostępniają różne opcje kopiowania wybranych linii lub prętów równolegle. Alternatywnie można użyć przycisku Linia równoległa lub Pręt równoległy na pasku narzędzi CAD (patrz ilustracja Narzędzia modelowania ).

Wskazówka

Linie lub pręty można również odsuwać równolegle, bez ich wcześniejszego wybierania. W oknie dialogowym 'Nowa równoległa linia/pręt z odsunięciem' należy zdefiniować parametry, a następnie kliknąć obiekty.

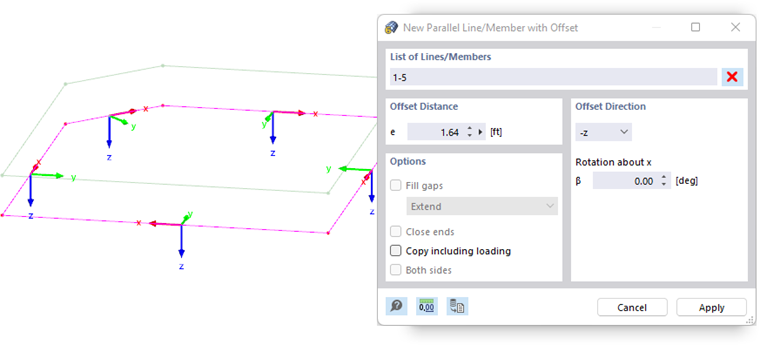

Poniższy rysunek przedstawia polilinię, której kopia jest przesunięta w górę o 50 cm.

Odległość odsunięcia

Wprowadź odległość, na jaką mają zostać skopiowane linie lub pręty.

Kierunek odsunięcia

Należy wybrać z listy oś lokalną, w kierunku której ma zostać utworzona kopia. Offsety są możliwe w kierunku dodatniej lub ujemnej osi. W celu orientacji wyświetlane są lokalne układy osi linii lub prętów.

Jeżeli skopiowane linie lub pręty nie leżą w płaszczyźnie xz lub yz oryginalnych obiektów, należy określić 'Obrót względem x'. Dodatni kąt β powoduje obrót kopii zgodnie z ruchem wskazówek zegara wokół dodatnich osi x linii lub pręta.

Opcje

Funkcje opisane w tej sekcji okna dialogowego są nadal w przygotowaniu. Z założenia umożliwiają one łączenie kopii z oryginalnymi liniami lub prętami. Opcjonalnie można 'Kopiować z obciążeniem' przypisane do linii lub prętów we wszystkich przypadkach obciążeń.
