Rovnoběžné linie/pruty

Funkce Vytvořit rovnoběžné linie a Vytvořit rovnoběžné pruty v nabídce NástrojeUpravit linie nebo Upravit pruty nabízejí různé možnosti pro paralelní kopírování vybraných linií nebo prutů. Další možností je použít tlačítko Rovnoběžná linie nebo Rovnoběžný prut v panelu nástrojů CAD (viz obrázek Nástroje pro modelování ).

Tip

Linie nebo pruty lze také rovnoběžně odsazovat, aniž by byly vybrány předem. V dialogu 'Nová linie/prut pomocí ekvidistanty' je třeba zadat parametry a poté kliknout na objekty.

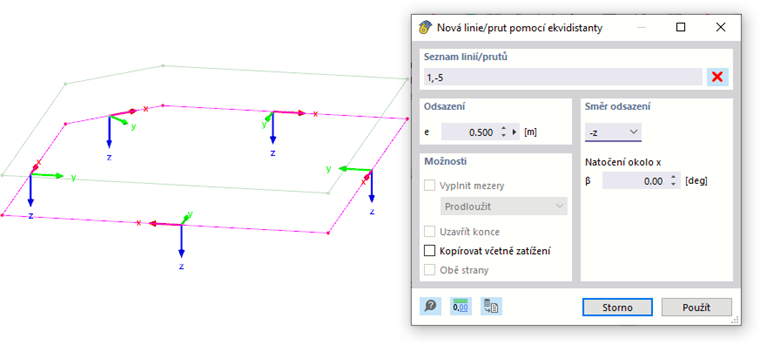

Na následujícím obrázku je znázorněna polylinie, jejíž kopie je odsazena o 50 cm nahoru.

Odsazení

Zadejte vzdálenost, do které se mají linie nebo pruty kopírovat.

Směr odsazení

V seznamu vybereme lokální osu, v jejímž směru se má kopie vytvořit. Odsazení je možné v kladném nebo záporném směru osy. Pro snadnou orientaci se lokální osové systémy linií nebo prutů zobrazí.

Pokud zkopírované linie nebo pruty nejsou v rovině xz nebo yz původních objektů, zadejte 'Natočení okolo x'. Kladný úhel β natočí kopie ve směru hodinových ručiček okolo kladných os x linie nebo prutu.

Možnosti

Funkce v této sekci se teprve připravují. Měly by umožnit spojení kopií s původními liniemi nebo pruty. Volitelně lze také 'Kopírovat včetně zatížení', které je pro linie nebo pruty přiřazeno ve všech zatěžovacích stavech.
