Linee/aste parallele

Le funzioni Crea linee parallele e Crea aste parallele nel menu Strumenti → Modifica linee o Modifica aste forniscono varie opzioni per copiare le linee o le aste selezionate in parallelo. In alternativa, è possibile utilizzare il pulsante o nella barra degli strumenti CAD (vedere l'immagine Strumenti di modellazione ).

L'immagine seguente mostra una polilinea la cui copia è spostata verso l'alto ad una distanza di 50 cm.

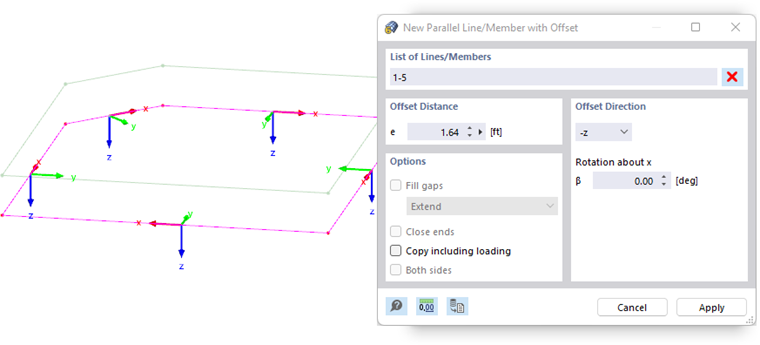

Definizione di linee parallele con offset

Distanza offset

Inserire la distanza di cui si desidera copiare le linee o le aste.

Direzione offset

Nell'elenco, selezionare l'asse locale nella cui direzione deve essere creata la copia. Gli offset sono possibili nella direzione dell'asse positiva o negativa. I sistemi di assi locali delle linee o delle aste vengono visualizzati per l'orientamento.

Se le linee o le aste copiate non giacciono nel piano xz o yz degli oggetti originali, specificare la 'Rotazione intorno a x'. Un angolo positivo β ruota le copie in senso orario attorno alla linea positiva o agli assi x dell'asta.

Opzioni

Le caratteristiche in questa sezione di dialogo sono ancora in preparazione. È inteso che consentono il collegamento delle copie con le linee o le aste originali. Facoltativamente, è possibile 'Copiare il carico incluso' assegnato alle linee o alle aste in tutti i casi di carico.
