Dělit prut/linii

Chcete-li rozdělit linii nebo prut, klepněte na objekt pravým tlačítkem myši. V místní nabídce pak vyberte jednu z funkcí Rozdělit linii nebo Rozdělit prut.

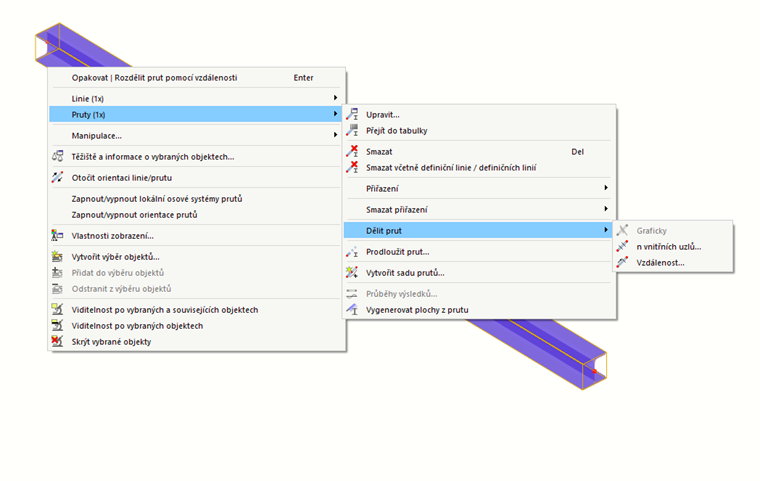

Rozdělení prutu pomocí místní nabídky

Dělení pomocí vnitřních uzlů

Touto funkcí rozdělíte linii nebo prut do stejných segmentů.

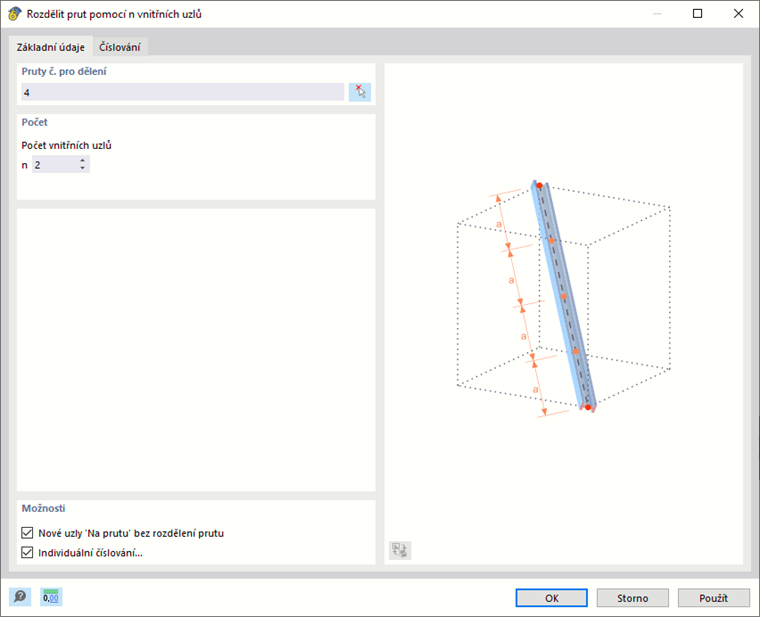

Dělení prutu v třetinách

Počet

Zadejte 'Počet vnitřních uzlů' n pro dělení. Jak je znázorněno na výše uvedeném obrázku, je prut například rozdělen dvěma vnitřními uzly v jeho třetinových bodech.

Možnosti

Zaškrtávací pole 'Vytvořit uzly typu Na prutu bez rozdělení prutu' je ve výchozím nastavení deaktivováno. Při dělení prutu nebo linie tak vznikají nové pruty a linie. Pokud zaškrtávací pole zaškrtnete, zůstane prut nebo linie zachován jako celek. Dělení se v tomto případě provede pomocí vnitřních uzlů typu 'Uzel na prutu' resp. 'Uzel na linii' (viz kapitola Uzly ). Tím se odpadá definice prutových řad a usnadňuje zadání vzpěrných délek a okrajových podmínek pro posouzení.

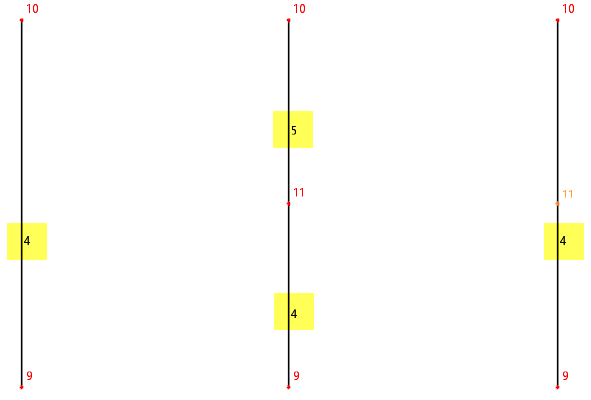

Původní (vlevo), výsledek s dělením (uprostřed) a bez dělení (vpravo)

Pokud zaškrtnete zaškrtávací pole 'Individuální číslování', můžete na kartě Číslování ovlivnit číslování nových objektů.

Číslování

Karta Číslování se zobrazí, pokud je na kartě 'Základy' zaškrtnuto zaškrtávací pole Individuální číslování.

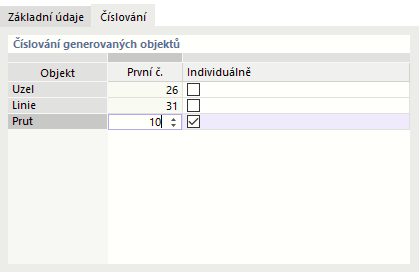

Úprava číslování vygenerovaných objektů

Ve sloupci 'Jednotlivě' zaškrtněte, kterému objektu chcete přiřadit specifické číslování. Ve sloupci '1. č.' pak můžete zadat počáteční číslo pro nové objekty. Další objekty této kategorie se od tohoto čísla číslují vzestupně.

Dělení se vzdáleností

Touto funkcí rozdělíte linii nebo prut na určitém místě.

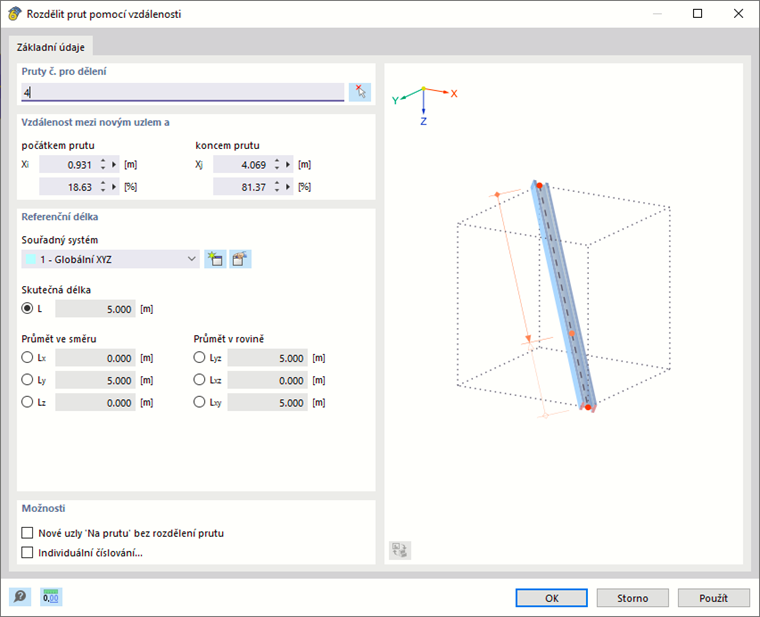

Rozdělení prutu ve vzdálenosti od počátku prutu

Vzdálenost mezi novým uzlem a začátkem nebo koncem linie/prutu

Zadejte, v jaké vzdálenosti od počátečního nebo koncového uzlu má být linie nebo prut rozdělen. Hodnotu můžete zadat jako údaj délky nebo relativní údaj. Čtyři vstupní pole jsou interaktivní.

Pokud se vzdálenost týká projektované délky, zadejte průmět v části 'Referenční délka'.

Referenční délka

Určete 'Souřadnicový systém', ve kterém má být dělení provedeno. Ze seznamu můžete vybrat uživatelsky definovaný souřadný systém nebo jej pomocí tlačítka nově vytvořit.

Ve většině případů se dělicí vzdálenost vztahuje ke 'Skutečné délce' linie nebo prutu. Není-li tomu tak, vyberte relevantní 'průmět ve směru' osy zadaného souřadnicového systému nebo odpovídající 'průmět do roviny'. V části 'Vzdálenost' pak můžete provést odpovídající dělicí údaje.

Možnosti

Zaškrtávací pole 'Vytvořit uzly typu Na prutu bez rozdělení prutu' určuje, zda při dělení prutu nebo linie vzniknou nové objekty (viz část Možnosti).

Pokud zaškrtnete zaškrtávací pole 'Individuální číslování', můžete ovlivnit číslování nových objektů (viz karta Číslování).
