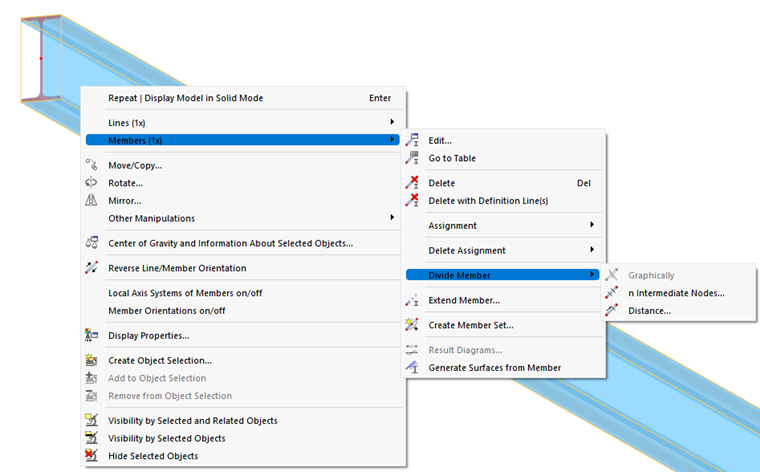

Per dividere una linea o un'asta, fare clic sull'oggetto con il tasto destro del mouse. Nel menu contestuale selezionare quindi una delle funzioni Dividi linea o Dividi asta.
Tramite i pulsanti
e
oppure
e
nella barra strumenti CAD è possibile dividere linee o aste (vedere figura
Strumenti di modellazione
).
Divisione mediante nodo intermedio
Con questa funzione si divide la linea o l'asta in segmenti uguali.
Numero
Inserire il 'Numero di nodi intermedi' n per la divisione. Come mostrato nella figura precedente, ad esempio, l'asta viene divisa con due nodi intermedi nei suoi punti di terzo.
Opzioni
La casella di controllo 'Creare nodi del tipo Su asta senza divisione dell'asta' è disattivata per impostazione predefinita. In questo modo, alla divisione dell'asta o della linea si creano nuove aste e linee. Se si spunta la casella di controllo, l'asta o la linea rimane intera. In questo caso la divisione avviene mediante nodi intermedi del tipo 'Nodo su asta' o 'Nodo su linea' (vedere capitolo Nodi ). Ciò rende superflua la definizione di serie di aste e facilita l'inserimento delle lunghezze libere d'inflessione e delle condizioni al contorno per la verifica.
Se si spunta la casella di controllo 'Numerazione individuale', è possibile influire sulla numerazione dei nuovi oggetti nella scheda Numerazione.

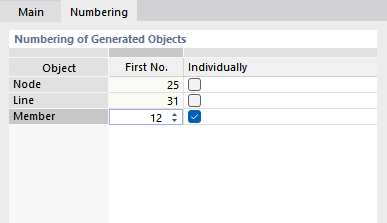

Numerazione
La scheda Numerazione viene visualizzata quando nella scheda 'Base' è spuntata la casella di controllo Numerazione individuale.
Spuntare nella colonna 'Singolo' a quale oggetto si desidera assegnare una numerazione specifica. Nella colonna '1. Nr.' è quindi possibile inserire il numero iniziale per i nuovi oggetti. Ulteriori oggetti di questa categoria vengono numerati in ordine crescente a partire da tale numero.

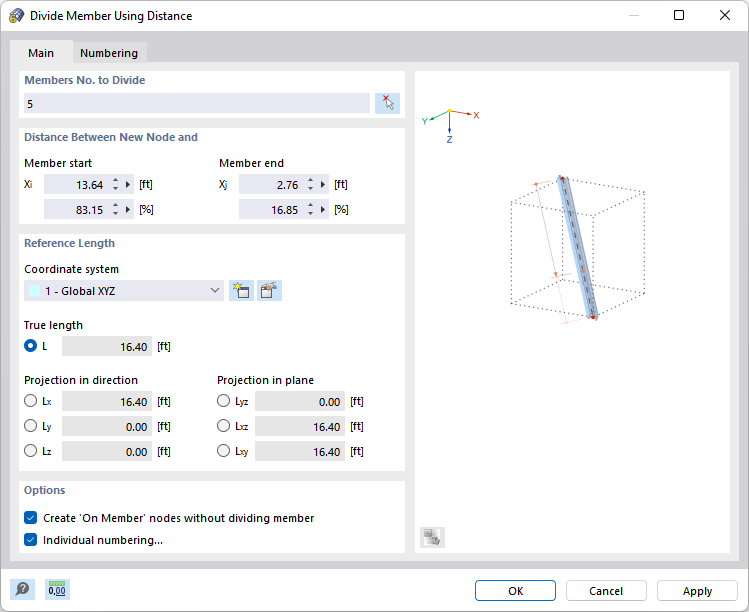

Divisione con distanza
Con questa funzione si divide la linea o l'asta in un punto determinato.
Distanza tra nuovo nodo e inizio o fine della linea/dell'asta
Specificare a quale distanza dal nodo iniziale o finale deve essere divisa la linea o l'asta. Il valore può essere inserito come lunghezza o come indicazione relativa. I quattro campi di inserimento sono interattivi.
Se la distanza si riferisce a una lunghezza proiettata, specificare la proiezione nella sezione 'Lunghezza di riferimento'.
Lunghezza di riferimento
Definire il 'Sistema di coordinate' in cui deve avvenire la divisione. È possibile selezionare un sistema di coordinate definito dall'utente dall'elenco oppure crearne uno nuovo con il pulsante
.
Nella maggior parte dei casi la distanza di divisione si riferisce alla 'Lunghezza reale' della linea o dell'asta. In caso contrario, selezionare la relativa 'proiezione in direzione' di un asse del sistema di coordinate indicato o la corrispondente 'proiezione nel piano'. Nella sezione 'Distanza' è quindi possibile effettuare le indicazioni di divisione corrispondenti.
Opzioni
La casella di controllo 'Creare nodi del tipo Su asta senza divisione dell'asta' determina se alla divisione dell'asta o della linea si creano nuovi oggetti (vedere sezione Opzioni).
Se si spunta la casella di controllo 'Numerazione individuale', è possibile influire sulla numerazione dei nuovi oggetti (vedere scheda Numerazione).
Si noti che con il pulsante
si esegue la divisione. Se successivamente si fa clic su
, gli oggetti selezionati vengono nuovamente divisi. Se ciò non deve avvenire, chiudere il dialogo con
.
