Dividir linha/barra

Para dividir uma linha ou barra, clique com o botão direito do rato no objeto. No menu de atalho, selecione uma das funções para Dividir linha ou Dividir barra.

Dividir barra através do menu de atalho

Dividir por nós intermédios

Utilize esta função para dividir a linha ou barra em segmentos iguais.

Barra divisória em pontos de um terço

Número

Introduz o 'Número de nós intermédios' n para a divisão. Por exemplo, uma barra é dividida por dois nós intermédios nos seus pontos de um terço, como apresentado na figura acima.

Opções

A caixa de selecção 'Criar nos nós de barra sem dividir a barra' encontra-se desactivada por defeito. Ao dividir a barra ou linha, são criadas novas barras e linhas. Se seleciona a caixa de seleção, a barra ou linha permanece como um todo. Neste caso, a divisão é realizada através de nós intermédios do tipo 'Nó na barra' ou 'Nó na linha' (ver Nós capítulo). Assim sendo, não é necessário definir barras contínuas e a introdução de comprimentos efetivos e condições de fronteira para o dimensionamento torna-se mais fácil.

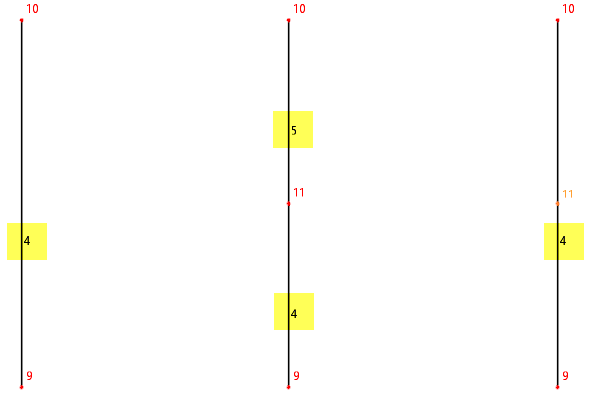

Original (esquerda), resultado com divisão (centro) e sem divisão (direita)

Se seleciona a caixa de seleção 'Numeração individual', pode influenciar a numeração dos novos objetos gerados no separador Numeração.

Numeração e opções

O separador Numeração é exibido se a caixa de selecção {%>

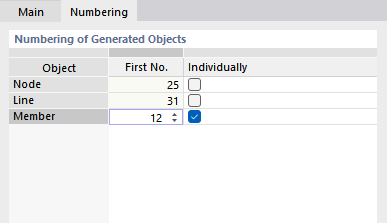

Ajustar a numeração de objetos gerados

Na coluna da tabela 'Individualmente', selecione os objetos aos quais pretende atribuir uma numeração específica. De seguida, na coluna 'Primeiro nº', pode especificar o número inicial para os novos objectos. Os outros objectos desta categoria são numerados em ordem crescente a partir deste número.

Dividir à distância

Utilize esta função para dividir a linha ou barra numa posição em particular.

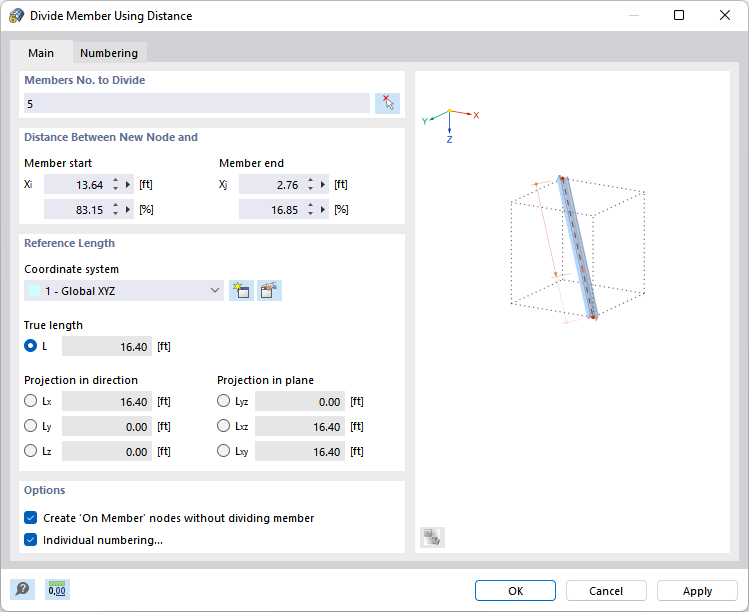

Dividir barra à distância do início da barra

Distância entre novo nó e início da linha/barra ou fim da linha/barra

Especifique a distância ao nó inicial ou final onde a linha ou barra será dividida. O valor pode ser introduzido como uma especificação de comprimento ou relativa. Os quatro campos de entrada são interactivos.

Se a distância se refere a um comprimento projectado, especifique a projecção na secção de diálogo 'Comprimento de referência'.

Comprimento de referência

Define o 'Sistema de coordenadas' no qual a divisão é realizada. Pode selecionar um {%> troca de dados.

Na maioria dos casos, a distância de divisão refere-se ao 'comprimento real' da linha ou barra. Se não for este o caso, seleccione a 'Projecção na direcção' relevante de um eixo do sistema de coordenadas especificado ou a correspondente 'Projecção no plano'. De seguida, pode introduzir as correspondentes entradas de divisão na secção de diálogo 'Distância'.

Opções

A caixa de selecção 'Criar nos nós de barra sem dividir a barra' controla se são gerados novos objectos quando divide a barra ou linha (ver o parágrafo {%>

Se seleciona a caixa de seleção 'Numeração individual', pode influenciar a numeração dos novos objetos gerados (ver separador {%>
