Para cada Liberación de superficie, se deben especificar las propiedades que controlan la transferencia de desplazamientos (y por lo tanto los esfuerzos internos y momentos) entre la superficie original y su copia. Este tipo de liberación de superficie describe las propiedades de la articulación en las barras de conexión invisibles entre los nudos de EF de las dos superficies.
Condiciones del tipo de liberación
Puede definir las condiciones de liberación para tres grados de libertad de tipo 'Traslacional'. Los desplazamientos ux y uy describen las condiciones de la articulación en el plano de la superficie, el desplazamiento uz perpendicular a la superficie. Las direcciones de los desplazamientos se relacionan así con el sistema de ejes de la superficie.
Para definir una liberación, marque la casilla para el eje respectivo. La marca indica que es posible el desplazamiento del objeto en la dirección correspondiente. Entonces, la constante elástica del muelle traslacional o rotacional se establece en cero. Puede ajustar la 'Constante elástica' en cualquier momento para modelar una articulación elástica. Introduzca las rigideces del muelle como valores de cálculo.

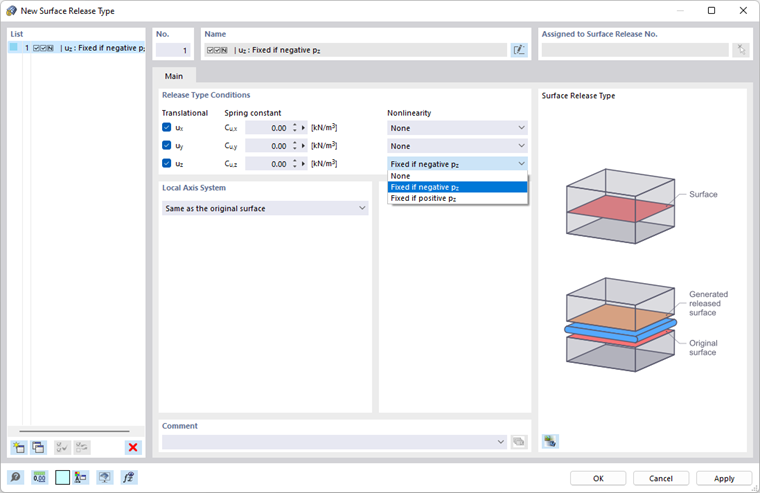

En la columna 'No linealidad', puede controlar la liberación para cada dirección de desplazamiento. La lista de no linealidades actualmente solo ofrece el criterio para fuerzas positivas o negativas (consulte la imagen Cuadro de diálogo 'Nuevo tipo de liberación de superficie').
Sistema de ejes local
En la lista, seleccione el sistema de ejes xyz al que se refieren las liberaciones:
- Igual a la superficie original
- Contrario a la superficie original

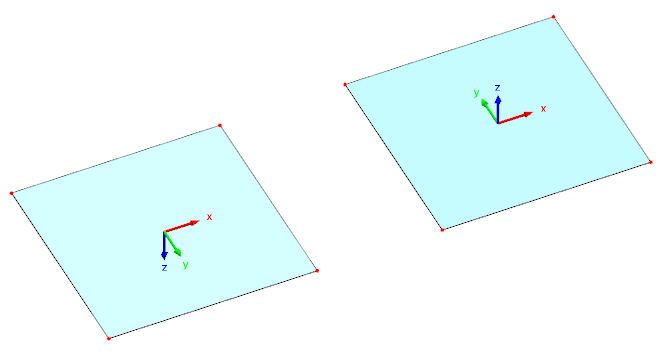

Esto le permite influir en la posición de los ejes de la superficie local. Si alinea los ejes en la dirección opuesta a la superficie original, no solo se invierte el eje z, sino también la dirección de los ejes en el plano de la superficie.
