tipos de libertações de superfície

Para cada Libertação de superfície é necessário especificar as propriedades que controlam a transferência de deslocamentos (e, portanto, de forças internas e momentos) entre a superfície original e a sua cópia. Este tipo de libertação de superfície descreve as propriedades da articulação nas barras de ligação invisíveis entre os nós de EF das duas superfícies.

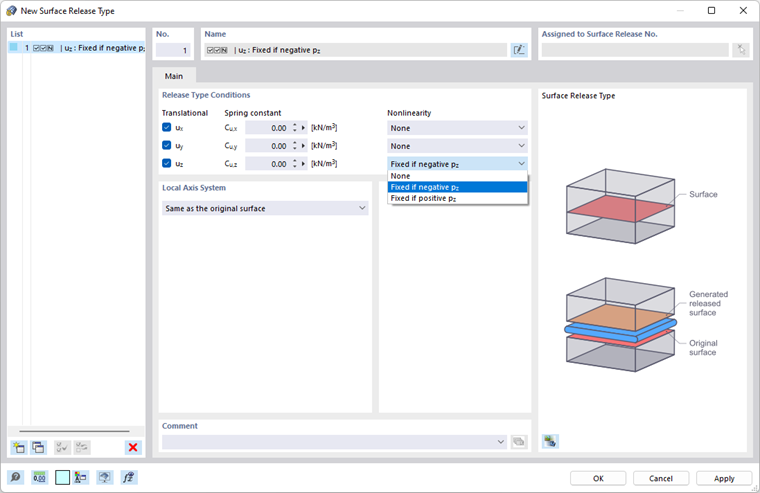

01 Diálogo 'Novo tipo de libertação de superfície'

Condições do tipo de libertação

Pode definir as condições de libertação para três graus de liberdade de 'translacional'. Os deslocamentos u_x e u_y descrevem as condições de articulação dentro do plano da superfície, o deslocamento u_z descreve-as perpendicularmente à superfície. Assim, as direções dos deslocamentos referem-se ao sistema de eixos da superfície.

Para definir uma libertação, selecione a caixa de seleção para o respetivo eixo. A marca de seleção indica que o deslocamento do objeto na direção correspondente é possível. A constante da mola de translação é então definida como zero. Pode ajustar a 'Constante de mola' a qualquer momento para modelar uma articulação elástica. Introduzir as rigidezes da mola como valores de dimensionamento.

Na coluna 'Não linearidade', pode controlar a libertação para cada direção do deslocamento. Atualmente, a lista de não linearidades oferece apenas o critério para forças positivas ou negativas (ver imagem "Novo tipo de libertação de superfície").

sistema de eixos local

Na lista, selecione o sistema de eixos xyz ao qual as libertações se referem:

• Igual à superfície original
• Oposto à superfície original

Desta forma, é possível influenciar a posição dos eixos locais da superfície. Se alinha os eixos invertidos em relação à superfície original, não apenas o eixo z, mas também a direção dos eixos dentro do plano da superfície.

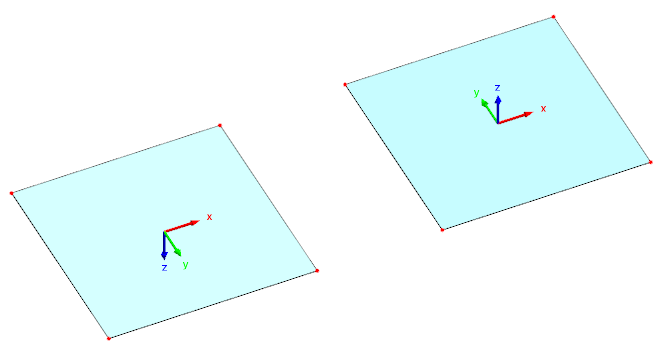

02 Alinhamento dos eixos da superfície de acordo com a regra dos três dedos
