Struttura

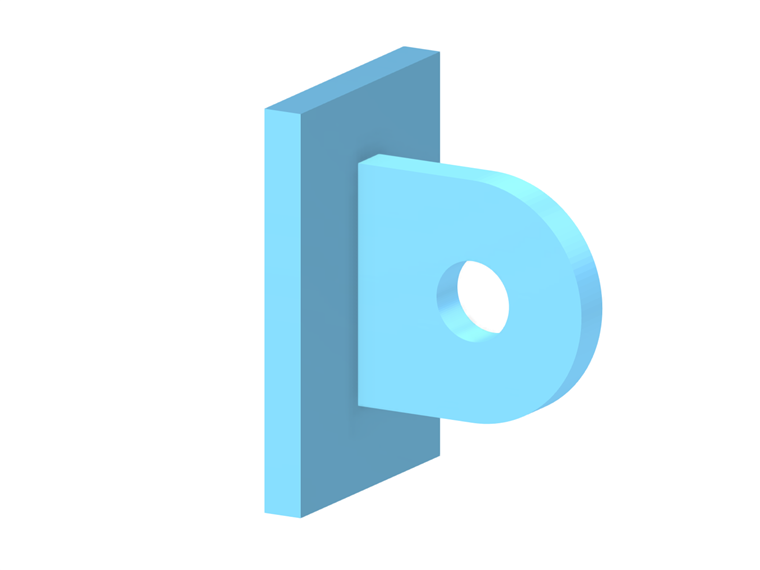

Giunti con saldatura lineare

I giunti saldati lineari sono necessari per un'analisi delle sollecitazioni delle saldature. Se si definisce una saldatura per una linea in un modello di superficie, le tensioni di questa saldatura vengono generate utilizzando l'add-on di verifica Analisi tensioni-deformazioni. Pertanto, si ottengono direttamente le sollecitazioni per la progettazione della saldatura per il tipo di saldatura selezionato.

Informazione

I giunti saldati in linea non influenzano né la rigidezza né la determinazione delle forze interne.

Principale

Nella scheda Principale, definisci il tipo di saldatura e imposta i suoi parametri.

Categorie

In questa sezione del dialogo, specifica quale saldatura è presente. I tipi, inclusi i parametri, vengono visualizzati nella grafica della finestra di dialogo.

Tipo di giunto

I seguenti tipi di giunzione sono disponibili per la selezione nell'elenco:

  • Giunto di testa
  • Giunto d'angolo
  • Giunto a sovrapposizione
  • Giunto a T

Tipo di saldatura

A seconda del tipo di giunto, l'elenco offre diverse opzioni per eseguire i controlli di progetto delle saldature.

Disposizione della saldatura

L'elenco fornisce due opzioni per disporre il sistema di assi di saldatura:

  • Normale della superficie invertita (-z)
  • Normale della superficie (+z)

Ciò consente di controllare se la saldatura è disposta nella parte inferiore (+z) o nella parte superiore (−z) della superficie collegata. Per tipi di saldatura simmetrici come un giunto a T con doppia saldatura a filo, la disposizione è irrilevante.

Disposizione longitudinale

Le saldature lineari dei giunti possono essere "Continue" o "A tratto" lungo la lunghezza della linea. Nel secondo caso, devono essere specificate le dimensioni longitudinali dei segmenti di saldatura e le interruzioni e, se applicabile, la distanza del primo segmento di saldatura dall'inizio della linea.

Informazione

Per le saldature a tratto, la disposizione longitudinale discontinua viene presa in considerazione tramite un "approccio distribuito". Gli incrementi di tensione localizzati ai bordi dei segmenti di saldatura, ad esempio, non possono essere presi in considerazione con questo metodo.

Parametri

In questa sezione del dialogo, inserisci la "Dimensione della saldatura" per definire lo spessore della saldatura. La "Lunghezza della saldatura" viene presa dalla lunghezza della linea.

Assegna a linea nr. e a superfici nr.

Definisci la linea e la superficie su cui vuoi disporre la saldatura. È possibile utilizzare il pulsante Seleziona singolo per definire gli oggetti graficamente.

Informazione

La superficie che selezioni come prima superficie durante l'assegnazione rappresenta la superficie connessa. Viene visualizzato in rosso scuro nel grafico del dialogo a destra. Ad esempio, la voce "6/2,1" significa che la saldatura è definita sulla linea n. 6, e le superfici n. 2 e n. 1 sono collegate lì. La superficie n. 2 è la superficie collegata.

Solo superfici con un dei seguenti tipi di materiale possono avere saldature lineari assegnate a loro:

  • Base
  • Acciaio
  • Metallo
  • Alluminio

Suggerimento

Nell'articolo tecnico Giunti con saldature lineari in RFEM 6, puoi trovare informazioni dettagliate sulla definizione delle saldature tra superfici.
