Un modello realizzato nello spazio può essere rappresentato sullo schermo solo in due dimensioni. Esiste quindi un problema nell'inserimento grafico degli oggetti, poiché bisogna stabilire in quale piano questi vengano creati quando si fa clic nella finestra di lavoro. Il piano di lavoro determina quale coordinata venga sempre "mantenuta fissa".

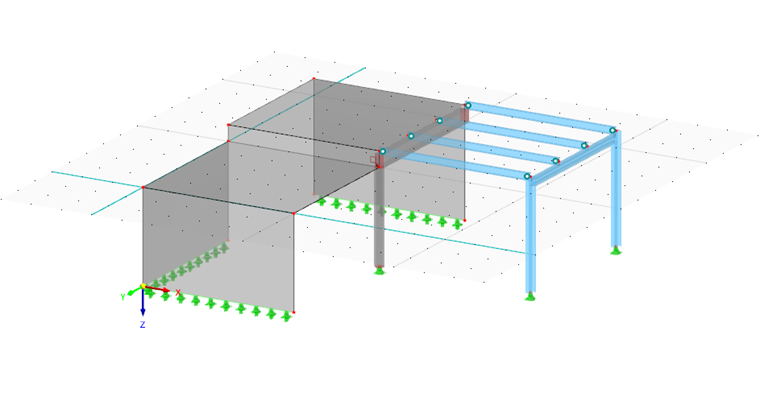

Le assi del piano di lavoro corrente sono rappresentate da due linee verdi ortogonali. Il punto di intersezione di queste linee rappresenta l'origine (punto zero) del piano di lavoro.
Piano di lavoro
Un piano di lavoro è in genere parallelo a uno dei piani globali XY, YZ o XZ, definiti da due assi del sistema di coordinate globale. È però possibile disporre il piano di lavoro anche come piano inclinato in modo arbitrario o orientarlo a un asse di linea, di asta o di superficie, utilizzando un sistema di coordinate proprio.

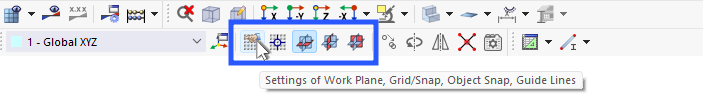

I pulsanti nella barra degli strumenti danno accesso a diverse funzioni per impostare il piano di lavoro.
I pulsanti indicano:
| Pulsante | Funzione |
|---|---|
|
Apre la finestra di dialogo Piano di lavoro e griglia/Snap |
|
Consente la selezione grafica dell'origine del piano di lavoro |
|
Imposta il piano di lavoro parallelo al piano XY |
|
Imposta il piano di lavoro parallelo al piano YZ |
|
Imposta il piano di lavoro parallelo al piano XZ |
Definite il 'sistema di coordinate' a cui si riferisce il piano di lavoro. Potete selezionare un sistema di coordinate definito dall'utente dall'elenco o crearne uno nuovo con il pulsante
.
Lorientamento' descrive la posizione del piano di lavoro. Potete disporlo parallelo a un piano globale o parallelo agli assi di un sistema di coordinate definito dall'utente (vedi immagine Sistema di coordinate UVW nel piano del tetto ).

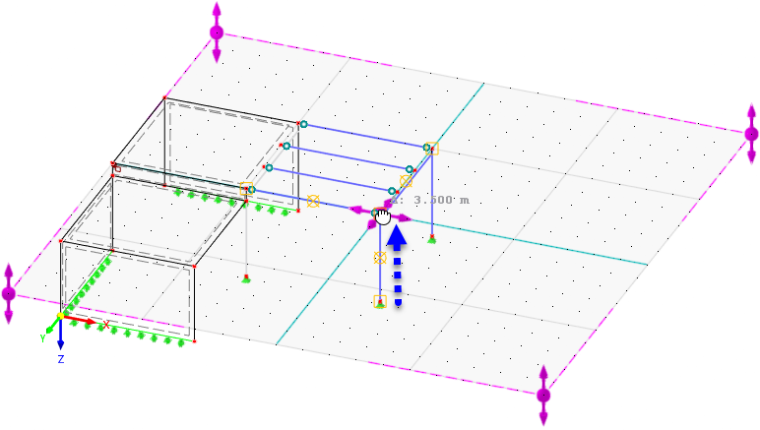

Le 'coordinate dell'origine' descrivono la posizione del punto zero del piano di lavoro. Potete qui modificare le coordinate oppure definire graficamente il punto con il pulsante
.
Griglia/Snap
La griglia è costituita da punti rappresentati nel piano di lavoro. Essi facilitano l'inserimento: quando inserite oggetti graficamente, i nodi degli oggetti vengono agganciati (snapped) a questi punti della griglia.
Griglia
Con la casella di controllo 'Visibile' potete mostrare e nascondere la griglia. Se desiderate utilizzare impostazioni della griglia diverse nelle singole finestre, disattivate l'opzione 'Identico per tutte le finestre'.
Con il pulsante
nella barra strumenti CAD potete attivare e disattivare rapidamente la griglia.
Numero di punti della griglia
Se la casella di controllo 'Adatta dinamicamente alle dimensioni del modello' è selezionata, RFEM adatta automaticamente l'area della griglia alle dimensioni del modello. In questo modo sono sempre presenti sufficienti punti della griglia nell'area del modello. Dopo ogni inserimento i punti della griglia necessari vengono ricalcolati. Con modelli di grandi dimensioni questo può comportare un rallentamento nella costruzione della grafica.
Per definire individualmente il numero di punti della griglia, disattivate l'adattamento dinamico della griglia. In questo modo sono possibili impostazioni separate per la 'direzione' positiva e negativa di ciascun asse. Per una griglia polare potete indicare il numero di cerchi concentrici della griglia.
Snap ai punti della griglia
Con la casella di controllo 'Attivato' potete attivare e disattivare la funzione di snap indipendentemente dalla visualizzazione della griglia. In questo modo gli oggetti possono essere agganciati ai punti della griglia anche quando la griglia è nascosta.

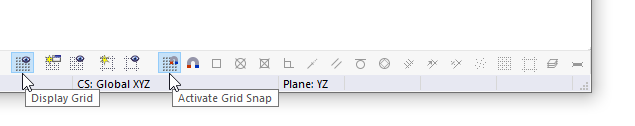

- Con il pulsante
nella barra strumenti CAD potete attivare e disattivare rapidamente lo snap della griglia (vedi immagine Pulsanti per griglia e snap della griglia). - La sensibilità dello snap potete impostarla nella finestra di dialogo Proprietà di visualizzazione, categoria Generale → Snap. Questa impostazione vale anche per la funzione di snap ad altri oggetti.
Distanza tra le linee della griglia
La griglia è strutturata da linee disposte a intervalli regolari. Indicate il 'numero' di punti della griglia dopo i quali deve essere visualizzata rispettivamente una linea della griglia. Sono possibili impostazioni separate per le direzioni 1 e 2.
Distanza tra i punti della griglia
Per una griglia cartesiana potete definire separatamente la 'distanza' dei punti della griglia per le direzioni 1 e 2 (vedi immagine della finestra di dialogo). Per una griglia polare indicate la distanza radiale R dei cerchi della griglia. L'angolo α descrive la distanza dei punti della griglia sui cerchi.
Per effettuare una 'rotazione' della griglia nel piano di lavoro, indicate l'angolo di rotazione β.
