Carichi della barra da carico della superficie

Questo assistente di carico facilita il compito di applicare un carico superficiale alle aste del modello. In questo modo è possibile, ad esempio, applicare un carico da neve alle travi di un piano di copertura o un carico variabile su un grigliato di travi, senza dover determinare manualmente le quote di carico delle aste.

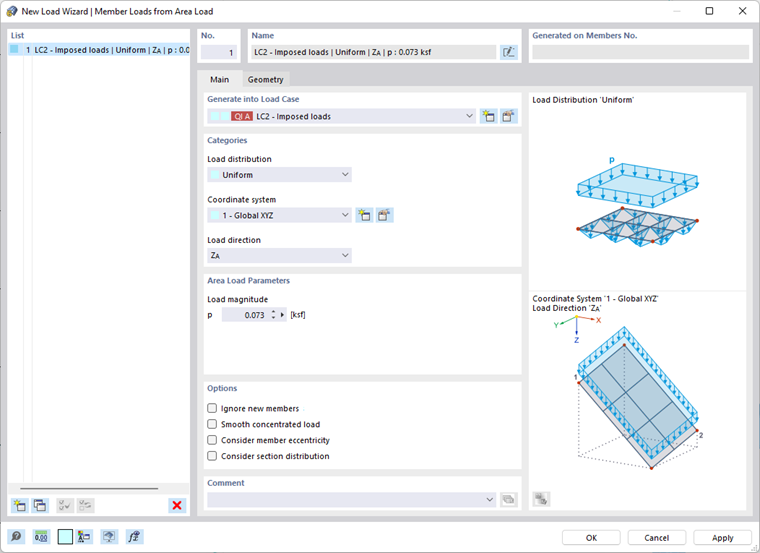

Dialogo 'Nuovo Assistente Carichi | Carichi lineari da carichi superficiali'

Base

La scheda Base gestisce i parametri di carico.

Generare nel caso di carico

Selezionare nell'elenco il caso di carico al quale devono essere assegnati i carichi. Con il pulsante è possibile creare un nuovo caso di carico.

Categorie

Distribuzione del carico

Nell'elenco sono disponibili diverse possibilità per definire come agisce il carico superficiale:

• Uniforme: è presente un carico di entità costante.
• Lineare: il carico è distribuito con variazione lineare. Nella sezione 'Parametri del carico superficiale' è possibile specificare tre nodi di riferimento con i rispettivi valori di carico.
• Variabile in X / Y / Z: il carico è distribuito con variazione lineare nella direzione di un asse globale. È possibile definire i parametri del carico superficiale in una scheda separata (vedi sezione Variabile).

Sistema di coordinate

Il carico superficiale può agire perpendicolarmente al piano di carico ('z locale') oppure riferito al sistema di coordinate globale XYZ. In alternativa, è possibile selezionare o creare un sistema di coordinate definito dall'utente.

Direzione del carico

Se il carico superficiale non agisce perpendicolarmente al piano di carico, ma nella direzione di un asse globale, l'elenco offre diverse possibilità di selezione.

Selezione della direzione del carico agente globale

Il carico superficiale può essere riferito alla superficie reale (come un carico proprio) oppure alla superficie proiettata (come un carico da neve). La direzione del carico è illustrata nello schizzo della finestra di dialogo.

Parametri del carico superficiale

Immettere l'entità del carico superficiale uniforme. Se si tratta di un carico con variazione lineare, è possibile definire qui i numeri di tre nodi con i relativi carichi assegnati. Con il pulsante è anche possibile selezionare graficamente i nodi nella finestra di lavoro.

Opzioni

Se si attiva la casella di controllo 'Ignorare nuove aste', il carico superficiale agisce solo sulle aste attualmente presenti nel piano del carico superficiale secondo la definizione nella scheda 'Geometria'. Le aste che verranno aggiunte successivamente nel piano del carico superficiale non riceveranno alcuna quota del carico superficiale.

Con la casella di controllo 'Carico puntuale smussato' è possibile smussare i carichi puntuali che, in geometrie complesse, possono eventualmente verificarsi durante la distribuzione del carico. I carichi puntuali vengono quindi distribuiti sulle aste adiacenti.

L'opzione 'Considerare l'eccentricità dell'asta' controlla il modo in cui il carico superficiale agisce sulle aste del piano con Eccentricità delle aste: se la casella di controllo non è attivata (impostazione predefinita), le aste disposte eccentricamente vengono considerate normalmente nella determinazione delle quote di carico. Se si attiva la casella di controllo, queste aste non ricevono invece alcuna quota del carico superficiale.

Con la casella di controllo 'Considerare la distribuzione della sezione' è possibile controllare se il carico superficiale agisce anche sulle aste inclinate risultanti da una definizione di mensola (impostazione predefinita). Se si attiva la casella di controllo, il carico superficiale non viene applicato alle aste nel piano di carico che presentano un andamento non uniforme della sezione (vedi capitolo Querschnitt ).

Geometria

Nella scheda Geometria è possibile delimitare il piano di carico e definire le aste portanti il carico.

Definizione della geometria del piano di carico dell'area

Delimitazione del piano del carico superficiale

Definire il contorno del piano del carico superficiale facendo clic in successione sui nodi d'angolo del piano nella finestra di lavoro. A tale scopo utilizzare il pulsante . Il piano viene contrassegnato nel colore di selezione. Con il pulsante è possibile anche selezionare le celle di un piano che RFEM riconosce automaticamente nel modello.

Selezione di celle graficamente

Sono necessari almeno tre nodi per definire un piano. La superficie non deve essere delimitata su tutti i lati da linee o aste. I piani con aste curve, invece, non sono adatti alla generazione di carichi per aste.

È possibile definire diversi piani di carico superficiale, che verranno poi visualizzati riga per riga nella tabella.

Senza effetto su

Questa sezione consente di escludere dal trasferimento del carico aste come controventi o correnti. Le aste possono essere definite graficamente con il pulsante , singolarmente oppure mediante un'asta campione 'parallela' a tutte le aste prive di carico. Con il pulsante è possibile acquisire le aste da Selezioni oggetti. A tale scopo, selezionare in una finestra di dialogo separata la selezione oggetti (OS) pertinente.

Impostazioni

Larea di applicazione del carico' controlla il modo in cui il carico superficiale agisce nel modello:

• Piano completamente riempito: se tra le aste è presente una superficie non rappresentata nel modello, il carico superficiale dell'intero piano viene distribuito sulle aste. In questo modo è possibile, ad esempio, applicare carichi di copertura o di parete a una struttura a barre.
• Non riempito, solo sulle aste: se il modello è costituito solo da aste, come ad esempio un traliccio, il carico agisce solo sulle sezioni delle aste. Il carico viene determinato tenendo conto della posizione delle aste.

Suggerimento

In un webinar viene mostrato come l'area di applicazione del carico influisce sul carico: Quale influenza ha questa impostazione sull'entità del carico nel mio modello?

Variabile

La scheda Variabile è disponibile se nella scheda 'Base' è stata selezionata una distribuzione del carico variabile che agisce nella direzione di un asse globale.

Definizione del carico ad area variabile

Qui è possibile definire un carico a variazione libera, come ad esempio un carico del vento dipendente dall'altezza. Immettere le ordinate o le distanze relative e assegnare i corrispondenti valori di carico.

Informazione

Prestare attenzione a un ordine strettamente crescente delle ordinate. Se le ordinate si trovano nell'intervallo negativo, inserire in alto l'ordinata più piccola (cioè il valore negativo maggiore in valore assoluto).

Tolleranze

Nella scheda Tolleranze è possibile influenzare i criteri in base ai quali aste e nodi vengono valutati come appartenenti a un piano o a una linea.

Definisci le tolleranze per piani e linee

Tolleranze per il tipo 'Aste nel piano'

Stabilire nell'elenco se la deviazione ammessa di un'asta dal piano di carico debba essere descritta 'Assolutamente mediante una distanza' oppure 'Relativamente mediante un angolo'. Immettere quindi la distanza Δ_z oppure l'angolo φ_z. Il generatore di carichi riconosce le celle per tutte le aste che rientrano in questo limite e genera i carichi corrispondenti.

Tolleranze per il tipo 'Nodi sulla linea'

Nell'elenco è possibile selezionare se la deviazione ammessa di un nodo dalla linea di definizione dell'asta debba essere descritta 'Assolutamente mediante una distanza' oppure 'Relativamente mediante un angolo'. Immettere quindi la distanza Δ_s oppure l'angolo φ_s.

Visualizzare carichi per aste e superfici di distribuzione

Non appena i carichi per aste sono stati generati, è possibile visualizzare il carico applicato non solo come carico superficiale, ma anche come veri e propri carichi per aste. A tale scopo utilizzare la voce Visualizza separatamente nel menu contestuale del carico superficiale oppure attivare nel navigatore - Visualizzazione l'opzione Carichi → Assistenti di carico → Carichi per aste da carico superficiale → Visualizza separatamente. Inoltre, con l'opzione del navigatore Mostra superfici di distribuzione è possibile visualizzare le celle di Voronoi del carico selezionato.

Visualizzare separatamente i carichi delle aste generate e rappresentare le superfici di distribuzione
