collega linee/aste

Impostazioni generali

Le linee e le aste sono collegate automaticamente per impostazione predefinita non appena si incrociano una volta posizionate. L'impostazione corrispondente si trova nella finestra di dialogo 'Impostazioni e opzioni del programma', che è possibile richiamare nel menu Opzioni o con il pulsante . La connessione è stabilita dai nodi interni del Tipo di linea/aste . In questo modo, le linee e le aste vengono mantenute.

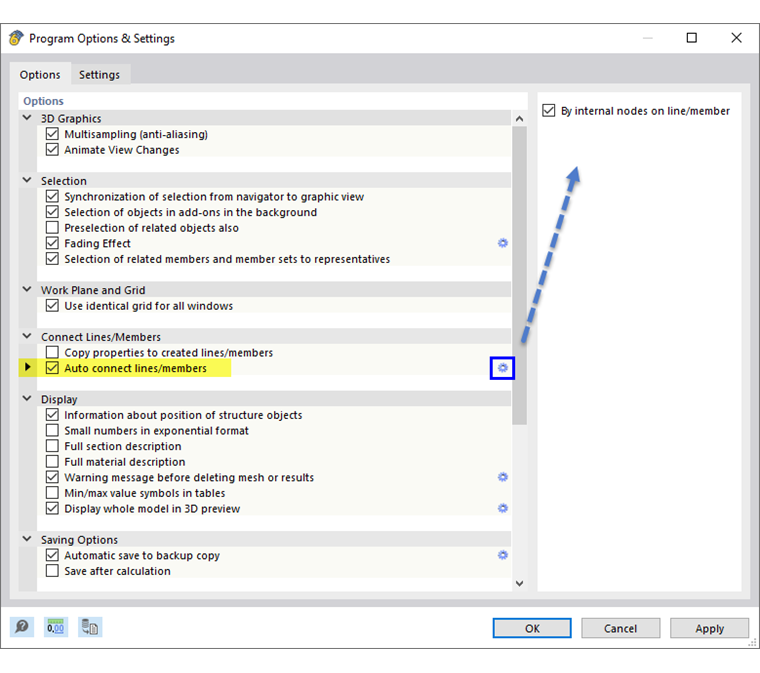

02 Finestra di dialogo ' Opzioni e impostazioni del programma '

È anche possibile utilizzare il menu Visualizza o il menu di scelta rapida generale per controllare se le linee e le aste da posizionare devono essere divise o collegate al nodo comune.

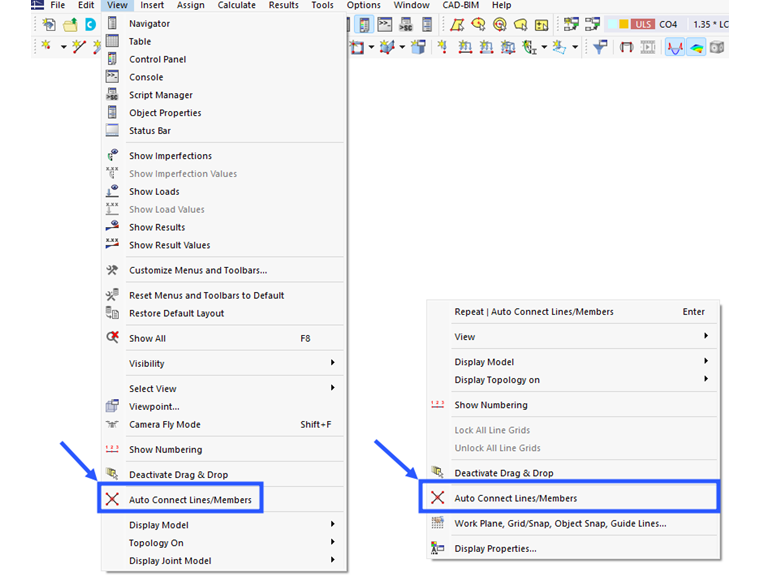

03 Funzione 'Collega automaticamente linee/aste' nel menu (1) e nel menu di scelta rapida generale (2)

Funzione 'Collega'

Per collegare linee intersecanti o aste successivamente, utilizzare la funzione Collega nel menu Strumenti o il pulsante [ T0 ] nella barra degli strumenti.

È anche possibile collegare linee o aste senza selezionarle in anticipo. Vai nella finestra di lavoro e disegnare una finestra in tutta la zona in cui si desidera collegare le linee o le aste. Non è necessario catturare completamente gli oggetti. In questo modo, è possibile creare, ad esempio, il punto di intersezione di un'asta con una superficie.

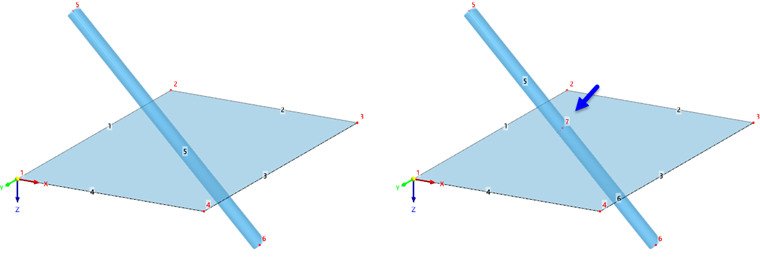

04 Crea intersezione dell'asta e della superficie: Originale (sx) e copia con risultato (destra)
