Ogni grafica che è stata inserita nella relazione di calcolo può essere spostata, copiata o modificata successivamente.
Spostare una grafica

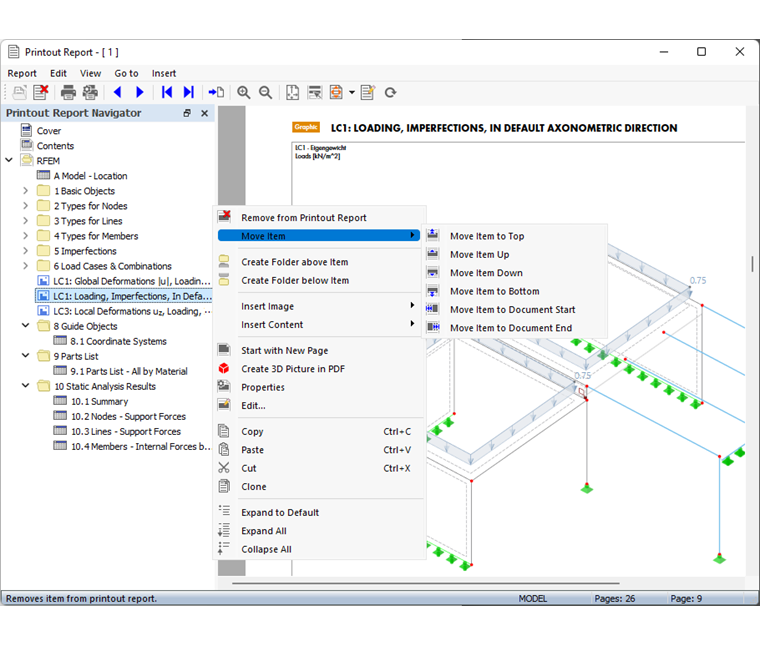

Per modificare la posizione di una grafica, spostare la voce nel navigatore tramite drag-and-drop nel punto appropriato. In alternativa, utilizzare il menu contestuale della voce del navigatore.
Copiare o clonare una grafica
Nel menu contestuale della grafica (voce del navigatore o immagine) sono disponibili due opzioni per creare una copia.
- Copia: La grafica viene copiata negli appunti. La copia può quindi essere incollata in un'altra posizione utilizzando la funzione 'Incolla' del menu contestuale o la combinazione di tasti Ctrl + V.
- Clona: La copia della grafica viene inserita direttamente dopo l'originale.
Adattare le proprietà della grafica

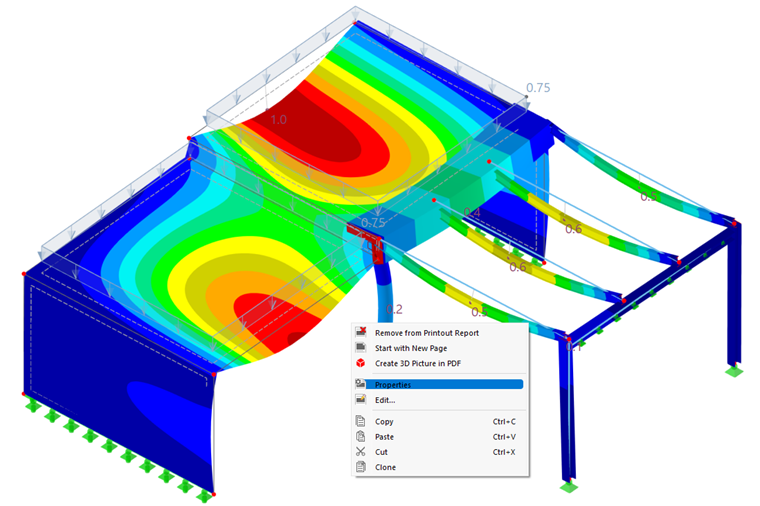

Se si desidera rinominare una grafica o modificarne il layout, adattare le 'Proprietà' dell'immagine. Questa funzione è disponibile nel menu contestuale della grafica e della voce del navigatore.
Viene visualizzata la finestra di dialogo 'Proprietà immagine' con i parametri generali per il layout della grafica. Sono mostrati nell'immagine Stampa grafica . Apportare qui le modifiche.
Modificare una grafica
Se si desidera modificare l'angolo di visualizzazione di una grafica o adattare gli oggetti, i carichi o i risultati mostrati nell'immagine, non è necessario stampare nuovamente la grafica. Utilizzare la voce 'Modifica' nel menu contestuale del navigatore o della grafica (vedere l'immagine sopra) per richiamare la finestra di dialogo Modifica immagine della relazione di calcolo.
Nella finestra di lavoro di RFEM è possibile non solo adattare l'area di pressione, ma anche definire un'altra vista o un'altra selezione degli oggetti, nonché modificare il caso di carico o il tipo di risultato. Una volta adattata la vista, confermare le modifiche con OK.
Bloccare una grafica

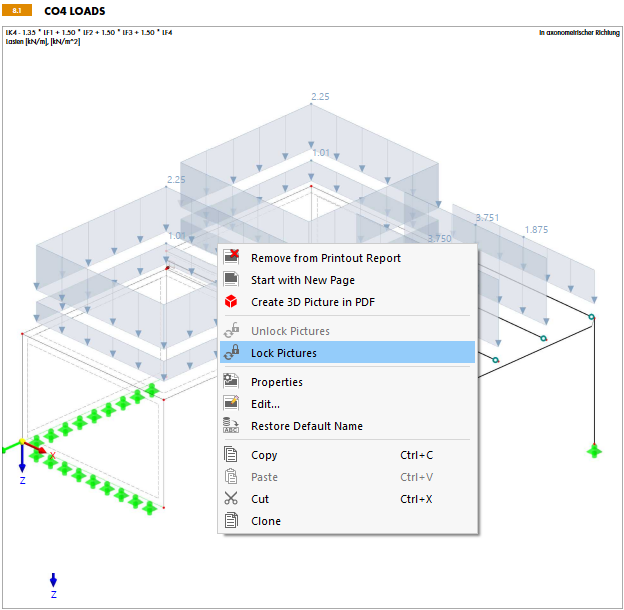

Ogni grafica viene salvata come immagine dinamica. In questo modo, la grafica viene aggiornata automaticamente in caso di modifiche al modello o ai risultati. Se si verificano problemi di prestazioni nella relazione a causa delle grafiche, è possibile impedire l'adattamento dinamico tramite l'opzione del menu contestuale Blocca immagini o il pulsante
nella barra degli strumenti.
Il blocco di una grafica può essere rimosso tramite il suo menu contestuale. In questo modo viene nuovamente trattata dinamicamente e, se necessario, rigenerata.
Con il pulsante
è possibile bloccare tutte le grafiche contemporaneamente, con il pulsante
rimuovere il blocco. In questo modo non è necessario selezionare le grafiche singolarmente.
Se durante la modifica della relazione di calcolo si utilizzano immagini bloccate, è possibile aggiornare tutte le grafiche alla fine con il pulsante
.
Adattare la stampa multipla
È possibile sostituire, eliminare o aggiungere successivamente le immagini memorizzate in una Stampa multipla. A tale scopo, nel menu Modifica della relazione di calcolo, richiamare la funzione Modifica stampa multipla. In alternativa, utilizzare il pulsante nella barra degli strumenti.
Viene visualizzata la finestra di dialogo 'Modifica stampe multiple'. Selezionare la stampa multipla pertinente; le grafiche associate vengono selezionate nel navigatore.
Con OK si richiama la finestra di dialogo 'Modifica stampa multipla'. Qui è possibile rielaborare la selezione delle grafiche.
Dopo aver apportato le modifiche, passare alla scheda 'Azioni immagine'. Fornisce una panoramica delle grafiche che vengono aggiunte o rimosse.
