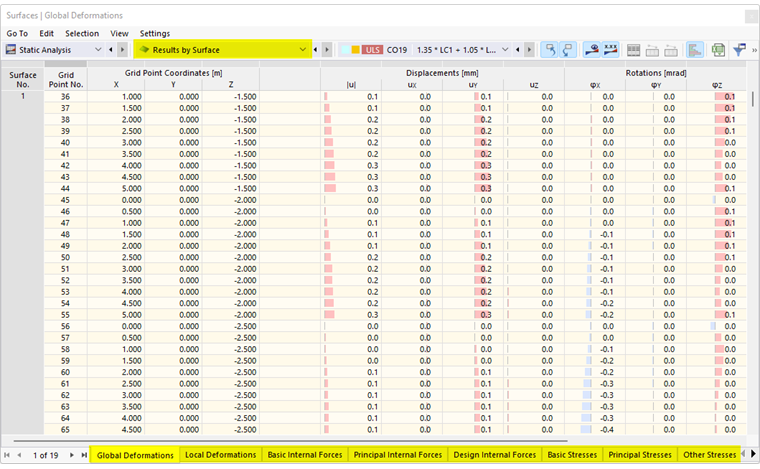

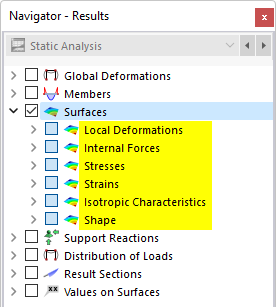

È possibile visualizzare graficamente i risultati per le superfici utilizzando la categoria del navigatore Superfici. I risultati numerici delle superfici si trovano nella categoria della tabella Risultati per superficie.
Nodi della mesh EF e punti della griglia
I risultati grafici si basano sui risultati disponibili nei nodi della mesh agli EF. Nelle tabelle, tuttavia, i risultati sono visualizzati in punti della griglia definiti per ogni superficie (vedere il capitolo Surfaces ). Indipendentemente dalla mesh agli elementi finiti, la griglia consente l'output dei risultati in punti con distanze regolari.
Per le piccole superfici, la dimensione della mesh standard della griglia di 0,5 m può portare al fatto che esistono solo pochi punti della griglia. In questo caso, regolare il numero o la distanza dei punti della griglia in base alle dimensioni della superficie.
